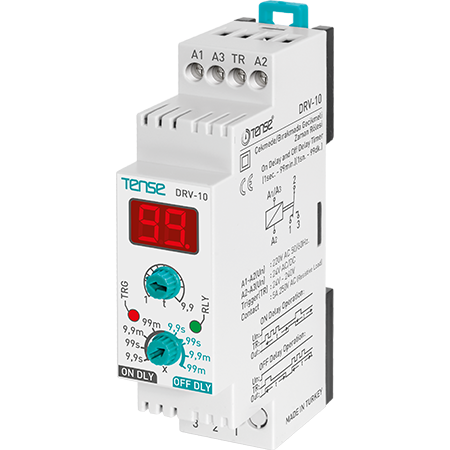

Relé temporizador digital DRV-10 con retardo a la conexión/desconexión, visualización y señal de control
El relé temporizador digital DRV-10 es un dispositivo universal para el control temporizado de equipos eléctricos. Permite ajustar el retardo ON u OFF en un rango de hasta 99 minutos. El relé se activa mediante una señal de control en la entrada TR y es adecuado para aplicaciones domésticas, comerciales e industriales en las que se requiere una temporización precisa.
El relé dispone de una clara pantalla digital, LED de indicación de estado y alimentación universal 230 V AC/DC o 24 V AC/VDC. Gracias a su diseño estrecho, ocupa un espacio mínimo en el rack.
Funciones y características
Pantalla digital
Permite configurar y controlar fácilmente la cuenta atrás. Muestra el tiempo en segundos o minutos según el modo seleccionado.
Dos modos de funcionamiento - Retardo a la conexión y retardo a la desconexión
El relé puede utilizarse para retardar la conexión o la desconexión del dispositivo en función de una señal de control.
Conmutación a través de la entrada TR
Las funciones de temporización se activan por el flanco ascendente de la señal en la entrada TR (TRG).
Indicación por LEDs
Dos LEDs indican el estado de la alimentación y el de la bobina del relé.
Alimentación universal
- 230 V AC/DC (terminales A1-A2)
- 24 V AC/VDC (terminales A2-A3)
Fácil montaje en carril DIN
Diseño compacto (23 mm de ancho) que permite su colocación incluso en armarios pequeños. Protección IP20.
Parámetros técnicos
-
Rango de tiempo: 1 s - 99 min
-
Contacto: 1× conmutación NA/NC, 5 A / 250 V CA
-
Indicación LED: alimentación, bobina del relé
-
Alimentación:
- 230 V AC/DC / 4 VA (A1-A2)
- 24 V AC/VDC (A2-A3) -
Montaje: carril DIN de 35 mm
-
Protección: IP20
-
Dimensiones: 90 × 23 × 58 mm
Aplicación
El relé es adecuado para:
-
conmutación retardada de ventiladores (aseo, baño), iluminación
-
control de arranque de motores
-
conmutación retardada de contactores
-
procesos controlados por tiempo en aplicaciones domésticas e industriales
Cuando se aplica una señal, la temporización se activa según el modo seleccionado. La cuenta atrás es visible en la pantalla.

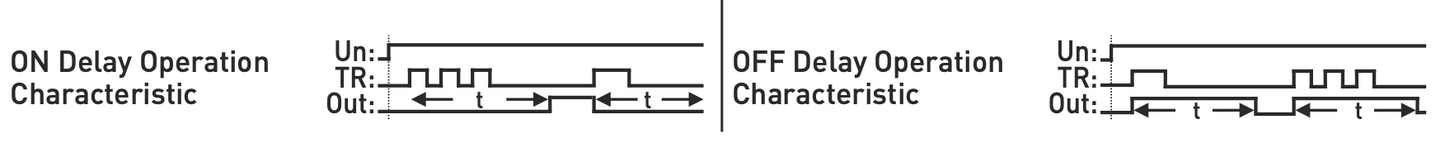

Descripción del funcionamiento
Retardo a la conexión - conexión retardada
-
Tras el flanco ascendente de la señal en la entrada TR, se inicia la cuenta atrás del tiempo ajustado.
-
Una vez transcurrido el tiempo, el contacto NA del relé se enciende.
-
El relé permanece conectado hasta el siguiente flanco ascendente de la señal en la entrada TRG.
-
La pantalla muestra la cuenta atrás hasta el encendido.
Retardo a OFF
-
Tras el flanco ascendente de la señal, el relé se enciende inmediatamente.
-
El relé permanece en estado encendido durante el tiempo ajustado por el temporizador.
-
La pantalla muestra la cuenta atrás hasta el disparo.
