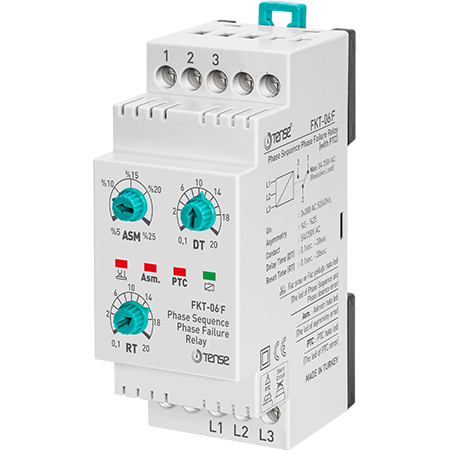

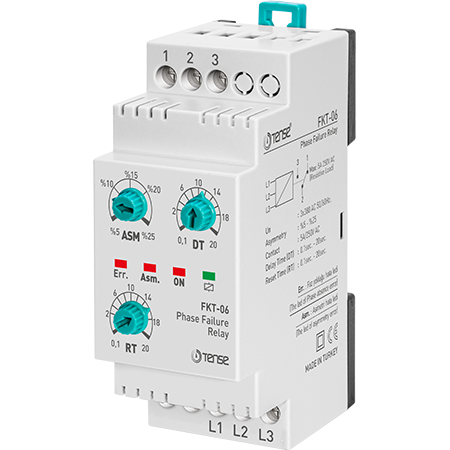

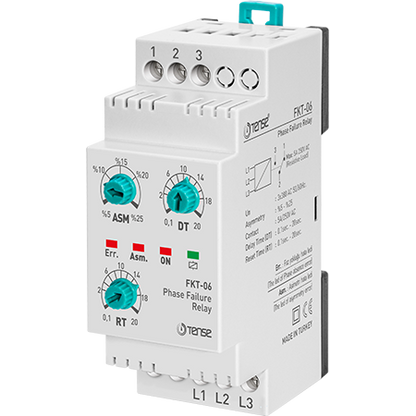

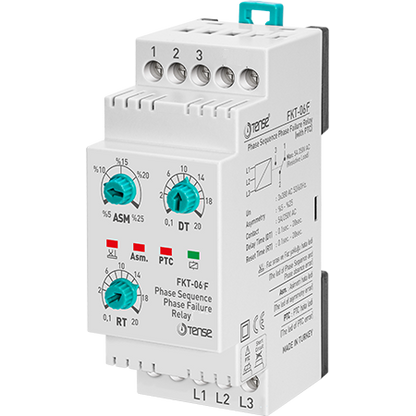

Relé de protección de fase sin conductor neutro - con control de asimetría y control de secuencia de fases

El relé de protección de fase está diseñado para proteger motores trifásicos y otros dispositivos sensibles a los cambios de tensión. Garantiza un funcionamiento seguro incluso en una red inestable mediante el control de la asimetría de fases, el control de fallo de fases y, en modelos seleccionados, el control correcto de la secuencia de fases.

El dispositivo funciona sin necesidad de conductor neutro, lo que facilita su instalación en sistemas de distribución industrial.
Rango de control de tensión de fase: 240-500 V CA.

Aplicación y principio de funcionamiento

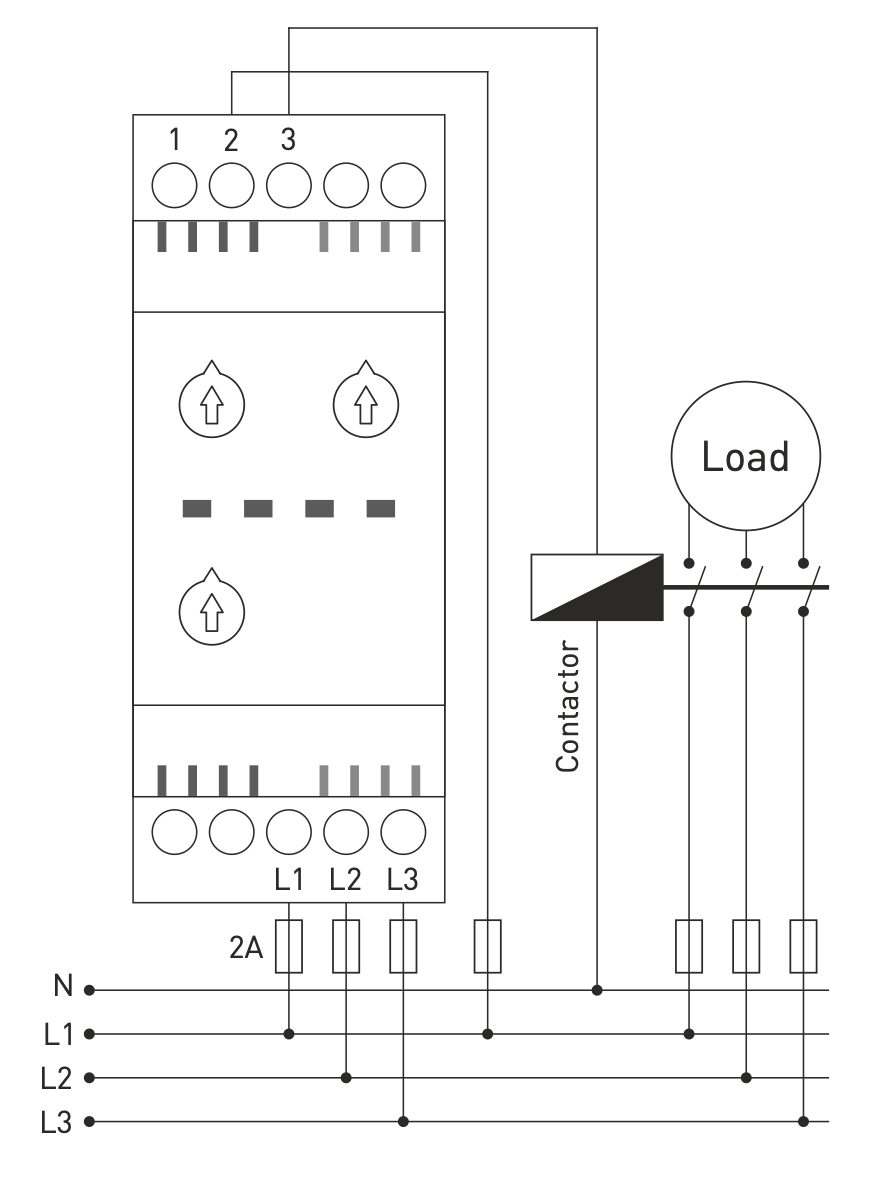

1. Conectar el relé según el esquema adjunto.

2. Ajustar:

   • Valor de asimetría admisible (%)

   • retardo de fallo (DT)

   • tiempo de rearme (RT)

3. Si la tensión está dentro del rango normal y la asimetría no supera el límite ajustado, el relé se conectará y se encenderá el piloto RELÉ.

4. En las versiones con control de secuencia de fases, la secuencia L1-L2-L3 también debe ser correcta.

5. Si la tensión de alguna fase supera el límite de asimetría, se enciende el indicador ASM. (asimetría) y el relé se desconecta tras el retardo DT.

6. Cuando la tensión vuelve a la normalidad, se inicia la cuenta atrás del tiempo de reposición RT. A continuación, el fallo se apaga y el relé se reactiva.

Cálculo de la asimetría

Para determinar la asimetría se utiliza la siguiente fórmula:

Asimetría = ((Tensión máx. - Tensión mín.) / Tensión máx.) × 100%.

Ejemplo:
((245 V - 200 V) / 245 V) × 100 = 18,3%.

Este valor debe ajustarse en función del tipo de carga conectada.

Características técnicas
