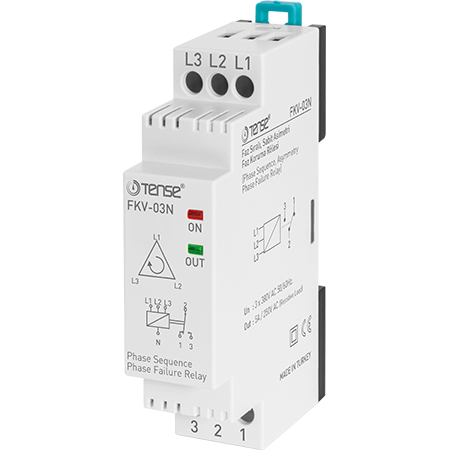

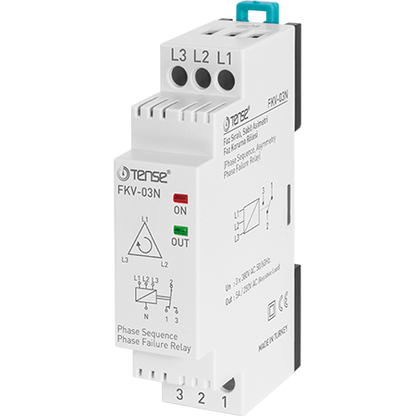

Relé de control de fase FKV-03N - TENSE

Descripción del producto:
El FKV-03N es un relé de control trifásico diseñado para proteger los motores eléctricos contra el desfase, el fallo de fase y la asimetría excesiva. El relé no tiene control de conductor cero y la asimetría está fijada en un 40%.

El relé es ideal para aplicaciones industriales en las que se requiere una protección rápida y fiable de los motores contra daños causados por conexiones incorrectas o fluctuaciones de tensión.

Algoritmo de funcionamiento

1. Funcionamiento normal:

   • Las tres fases están presentes.

   • La secuencia de fases es correcta.

   • La asimetría de tensión está dentro de un margen de tolerancia de ≤ 40%.

   • El relé está en condiciones de funcionamiento - los contactos 2-3 están cerrados, los indicadores PWR y RLY están encendidos.

2. Estado defectuoso:

   • Si la tensión de alguna fase supera los límites admisibles o la secuencia de fases es incorrecta:

     • Los contactos 2-3 se desconectan,

     • Los contactos 1-2 se conectan,

     • El indicador RLY se apaga.

3. Vuelta a la normalidad:

   • Cuando se restablecen la tensión y la secuencia de fases correctas, el relé vuelve automáticamente al estado de funcionamiento.

Parámetros técnicos

• Tensión de alimentación: 3 × 380 V CA

• Asimetría admisible: 40% (fija)

• Contacto: SPDT, máx. 5 A / 250 V CA

• Indicación: LED PWR y RLY

• Montaje: carril DIN

• Temperatura de funcionamiento: de -20 °C a +55 °C

• Consumo: <6 VA

• Peso: <150 g
