Relé trifásico de supervisión/protección para control de sobretensión, subtensión, secuencia/fallo

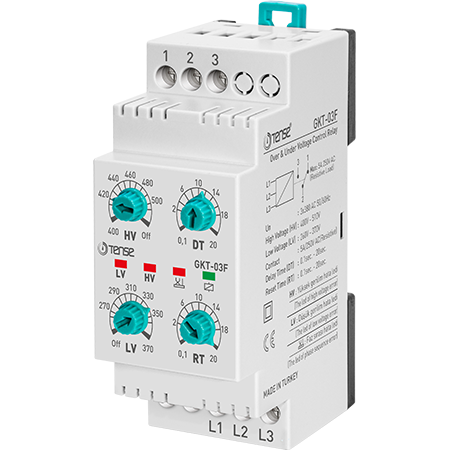

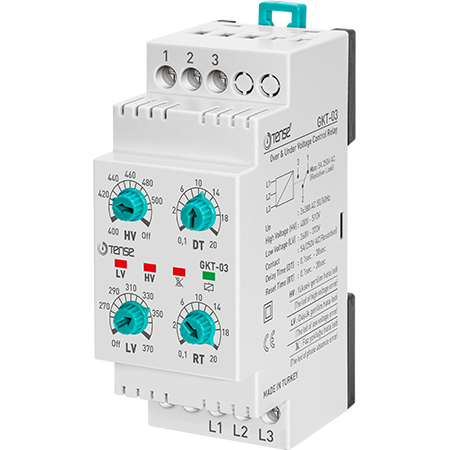

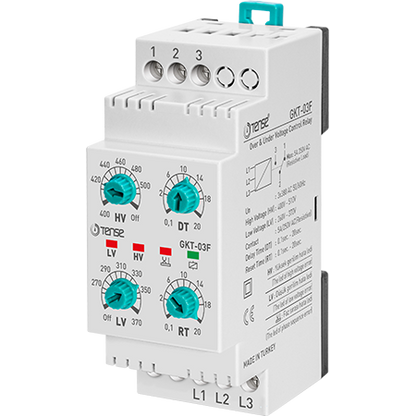

Relé trifásico de supervisión/protección para el control de sobretensión, subtensión, secuencia y fallo de fase con temporizador - GKT-03 / GKT-03F (POWERFUL)

Relé trifásico de control de tensión 5A, 260-410 VAC, sin control del conductor neutro, con secuencia de fases - TENSE

Relé de control de tensión trifásico con función de control de subtensión y sobretensión, temporización ajustable y rearme automático.

Características principales

• Supervisión de sobretensión (HV ) - si la tensión supera el valor ajustado en al menos una fase.
  Rango de ajuste:

  • GKT-03: 400-510 V

  • GKT-03F: 400-510 V

• Control de subtensión (BT) - si la tensión cae por debajo del valor ajustado en al menos una fase.
  Rango de ajuste:

  • GKT-03: 260-370 V

  • GKT-03F: 260-370 V

• Tiempo de retardo de fallo (DT) - tiempo de respuesta a la desviación de la tensión del valor de consigna.
  Rango: 0,1-20 s

• Tiempo de retorno (RT) - tiempo de retardo para que el relé se vuelva a cerrar después de que la tensión vuelva a la normalidad.
  Rango: 0.1-20 s

• Auto Reinicio - el dispositivo vuelve a funcionar automáticamente (dentro del tiempo establecido) después de que los valores se hayan normalizado.

• Secuencia de fases / fallo de fase - disponible en las versiones GKM-02F y GKT-03F.

• Control de la tensión de alimentación - el relé se desconecta cuando la tensión de alimentación cae por debajo de 152 V (GKT-03 / GKT-03F).

• Histéresis del 3% para devolver el relé al estado de funcionamiento.

• Indicación por LED de todos los fallos y del estado del relé.

• Contacto de salida - contacto seco conmutado NO + NC, corriente máxima 5 A.

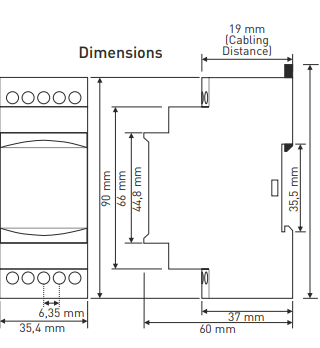

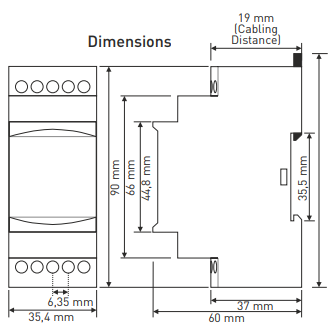

• Montaje en carril DIN, dimensiones compactas.

Aviso importante

Estos relés no se utilizan para la regulación de tensión.
Sólo están destinados a proteger y desconectar cargas (aparatos, equipos) de la red cuando:

• sobretensión,

• subtensión,

• fallo de fase,

• secuencia de fases incorrecta,

• pérdida del conductor neutro (para los modelos correspondientes).
