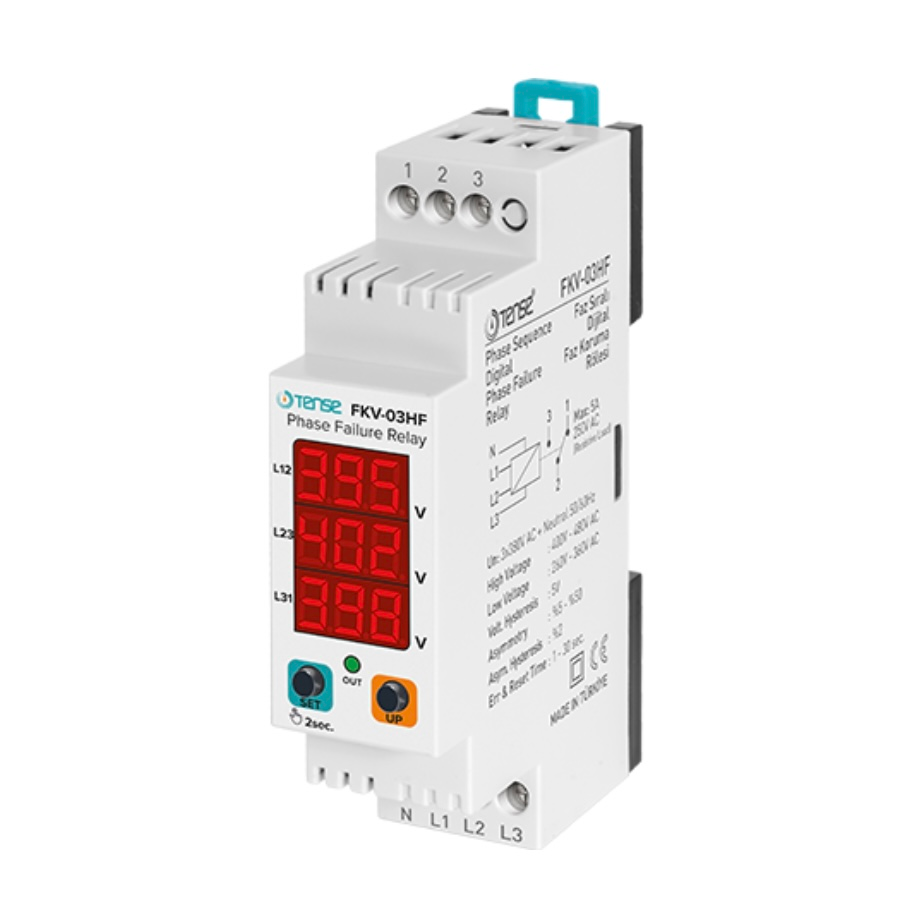

Relé de protección de fase TENSE - asimetría ajustable 5-50

El relé de protección de fase de TENSE (Turquía) está diseñado para proteger motores eléctricos trifásicos y otros equipos trifásicos de fallos en la red de suministro eléctrico. El dispositivo comprueba la secuencia de fases correcta, la asimetría de fases, la subtensión y la sobretensión, y garantiza la desconexión segura de la carga cuando se superan los límites establecidos.

La amplia gama de ajustes hace que el relé sea adecuado para la mayoría de las aplicaciones industriales y comerciales, especialmente cuando se requiere una protección precisa y estable del motor.

Características principales

• Control de secuencia de fases: protección contra cableado incorrecto.

• Asimetría ajustable: 5% - 50%.

• Subtensión ajustable: 260-360 V CA.

• Sobretensión ajustable: 400-480 V CA.

• Tiempo de retardo de error ajustable (Err In): 1-30 s.

• Tiempo de recuperación ajustable (Err OUT): 1-30 s.

• Indicación clara en pantalla de 3×3 segmentos.

• Alta precisión y rápida respuesta a los fallos de la red.

• Montaje en carril DIN estándar.

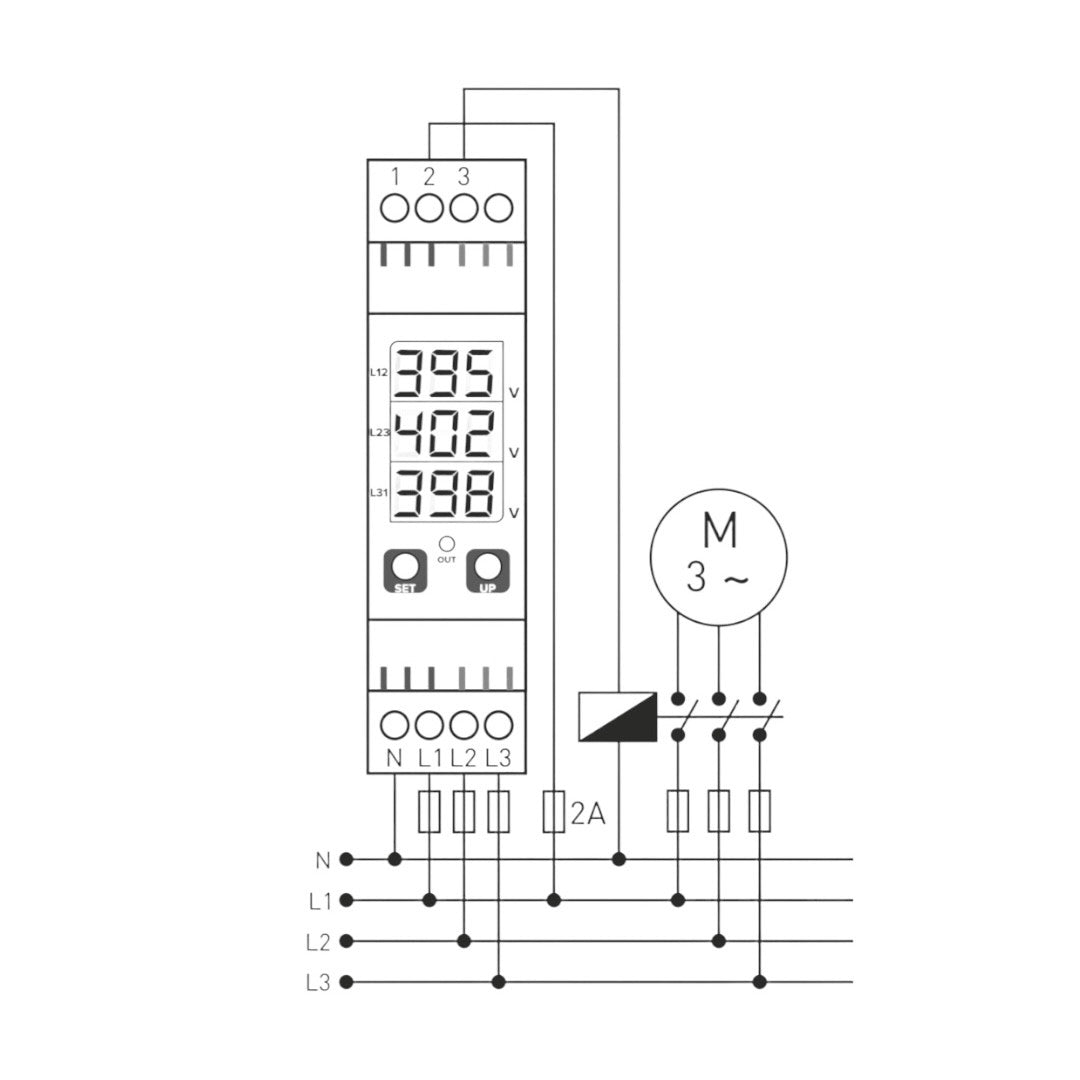

Principios de funcionamiento

Funcionamiento normal

Cuando todas las tensiones de fase están dentro de los límites y la secuencia de fases es correcta:

• el relé se dispara,

• El LED OUT se enciende.

Error de alta tensión (H)

• Si la fase supera el límite ajustado → Err In time está pendiente, se visualiza H.

• El relé se desconecta, OUT se apaga.

• Cuando 5 V caen por debajo del valor ajustado, Err OUT empieza a funcionar, el relé se enciende de nuevo.

Error de baja tensión (L)

• Caída por debajo del límite ajustado → Err En espera, se visualiza L.

• El relé se desconecta.

• Cuando la tensión sube 5 V por encima del umbral → Err OUT en espera, el relé se activa.

Asimetría de fases (Asy)

• Si la diferencia de tensión entre fases supera el umbral fijado (5-50%):

  • ASy se visualiza después del tiempo Err In, el relé se desactiva.

• Cuando la asimetría se reduce por debajo de (umbral fijado - 2%) → tiempo de espera Err OUT, el relé se activa.

Error de secuencia de fases (pHs)

• Cuando se produce un error de secuencia de fases, el relé espera a Err In y, a continuación, muestra pHs.

• El relé se apaga y permanece apagado hasta que se restablece la secuencia correcta.

• Una vez corregida la secuencia de fases, se produce Err OUT y el relé se enciende.

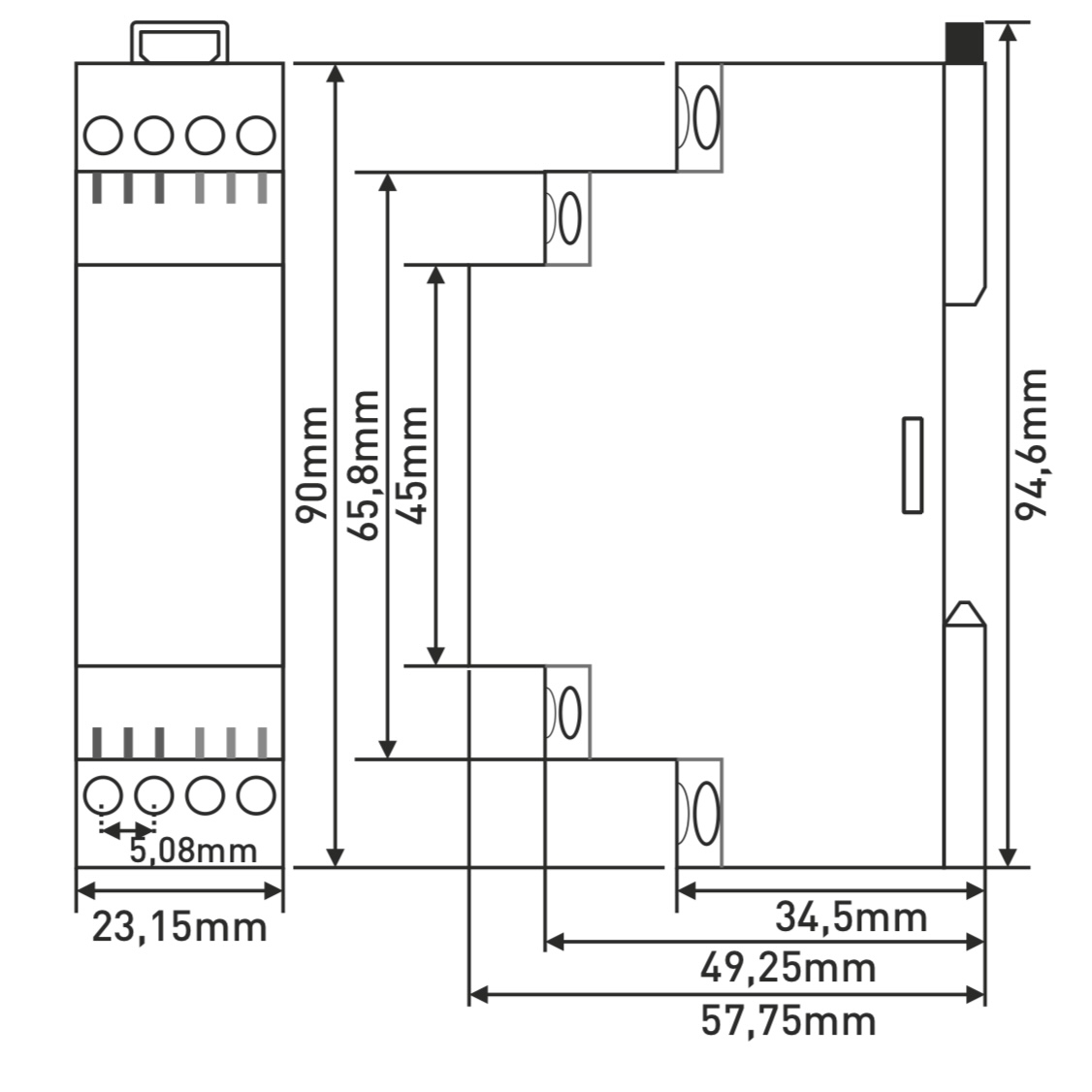

Parámetros técnicos
