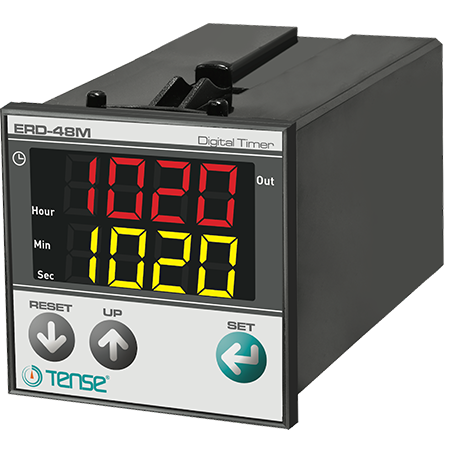

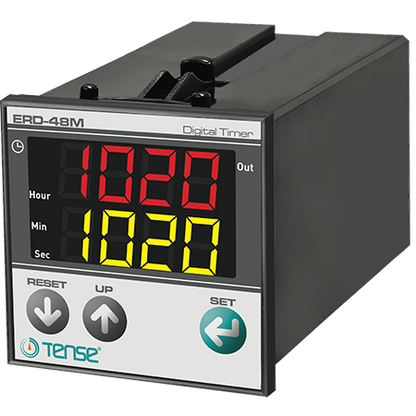

Relé temporizador de panel ERD-48M - Temporizador digital universal para automatización industrial y doméstica

El relé temporizador de panel ERD-48M es un temporizador digital polivalente diseñado para el control de ciclos de tiempo, procesos industriales, máquinas de un solo uso y domótica. Ofrece 13 modos de funcionamiento diferentes, una programación precisa y una amplia gama de opciones de control.

El dispositivo permite ajustar secuencias de tiempo sencillas, desde 0,1 segundos hasta 99,59 horas, mediante los botones del panel frontal. La doble pantalla LED hace que la visualización de los valores sea clara y legible incluso a distancia.

Características principales:

• Temporizador digital multifunción con entradas de control START / RESET / GATE

• 13 modos programables para una amplia gama de aplicaciones

• Unidades de tiempo: horas (99:59) / minutos (99:59) / segundos (599,9 s)

• Memoria de último estado: recuerda los ajustes y el estado de la salida durante un corte de corriente

• Pantalla LED doble:

  • Línea superior (roja): valor de consigna

  • Línea inferior (amarilla): tiempo medido actual o estado

• Indicación del cierre del relé OUT con un LED rojo

• Alimentación integrada para sensores: 12 V CC, máx. 50 mA

• Compatible con señales de 24 V CC (PNP) o salida personalizada de 12 V desde el terminal 9

• Construcción robusta, montaje en panel de 48×48 mm

Funciones y controles

El dispositivo incluye 13 modos de funcionamiento diferentes que permiten una flexibilidad total en el control:

• Temporización ON

• Temporización OFF

• encendido/apagado cíclico

• temporización única

• control lógico secuencial

• temporización con pausa (GATE)

• otros modos especiales de temporización

(Se puede añadir una lista de 13 modos a petición).

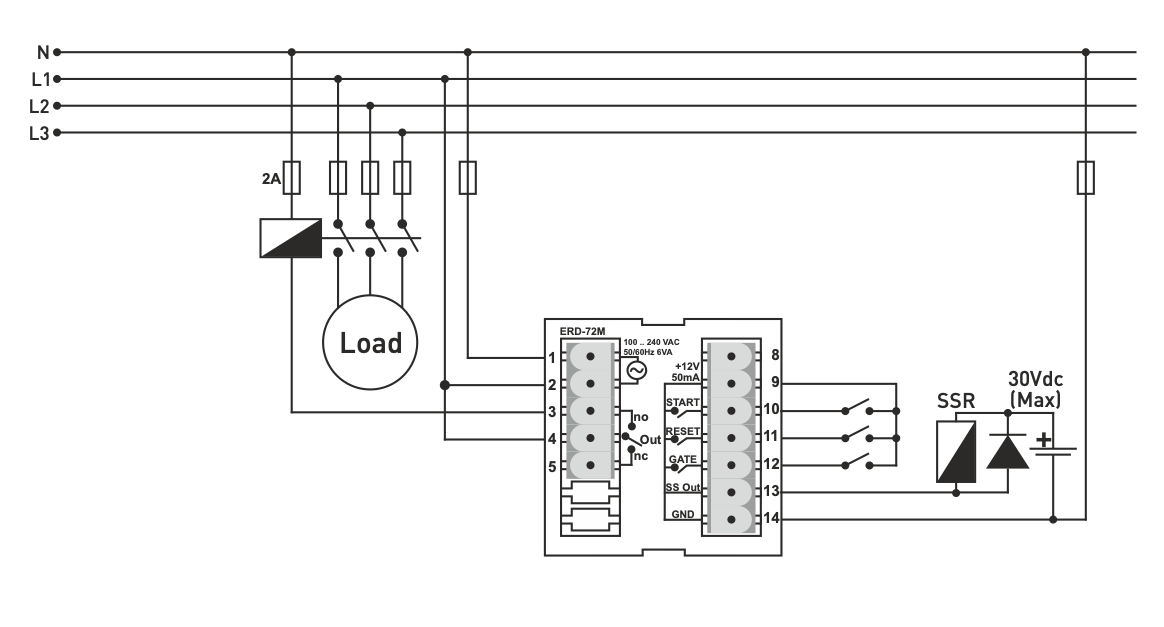

Entradas de mando:

• START (borne 10): pone en marcha el temporizador.

• RESET (borne 11): pone a cero el tiempo.

• GATE (borne 12): pausa la cuenta atrás (PAUSE)

• Borne 9: +12 V CC integrado para sensores/botones de mando (máx. 50 mA)

Salidas

Salida de relé OUT1 (bornes 4-3-5):

• Tipo: interruptor SPDT (NO-COM-NC)

• Carga: 250 VAC / 2 A, carga resistiva

Salida SSR OUT2 (terminales 13 y 14):

• Señal de control para relé de estado sólido

• Nivel de salida máx.: 30 V CC

Características técnicas

• Tensión de alimentación: 100...240 V CA, 50/60 Hz

• Consumo: < 8 VA

• Rango de temporización:

  • 0,1 s a 599,9 s

  • 0 a 99:59 min

  • 0 a 99:59 h

• Entradas START/RESET/GATE: 7-32 V CC (ON), 0-2 V CC (OFF)

• Pantalla: 2×4 dígitos, LED de 7 segmentos (rojo + amarillo)

• Temperatura de funcionamiento: de -20 °C a +55 °C

• Corte para montaje en panel: 44 × 44 mm

• Dimensiones totales: 48 × 48 × 99 mm

• Altitud de funcionamiento: < 2000 m

• Montaje: montaje en panel, montaje frontal
