Relé temporizado / ON-DELAY 24 V/AC/DC, 230 V/AC

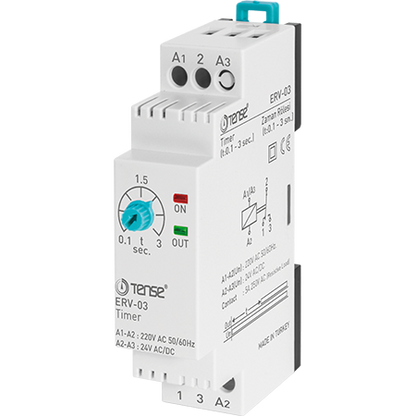

Relé temporizado ERV-03

Rango ajustable hasta 3 segundos

- Conexión retardada del contacto NA después del encendido (sin señal de control) (ver descripción detallada y galería de fotos)

- Función de retardo a la conexión, terminales 2-3, (ver descripción detallada y galería de fotos)

- rango de tiempo de 0,1 segundos a 3 segundos

- 1x contacto de conmutación 5A/250VAC

- 2x LED indicador (alimentación, bobina del relé)

- alimentación 230V AC/DC / 4VA terminales A1-A2

- o alimentación 24VAC/DDC / terminales A2-A3

- Montaje en carril DIN

- protección IP20

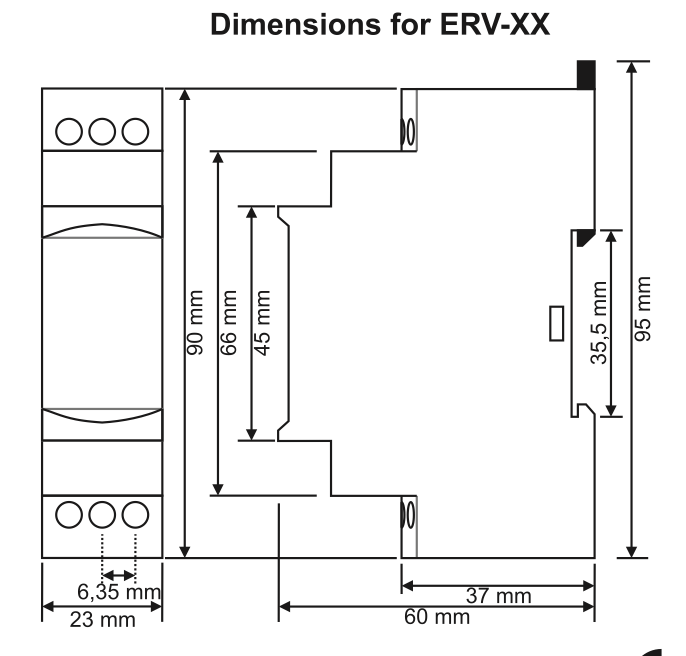

- dimensiones 95 x 23 x 65 mm

- alimentación indicada por LED rojo ON

- relé encendido (bornes 2-3) indicado por LED verde OUT

El relé también se puede utilizar como un relé de retardo a OFF - un relé con un retardo a OFF (desconexión retardada), pero hay que tener en cuenta que el relé de salida es un relé de conmutación y los terminales 2 - 1 se conmutan incluso sin alimentación presente. Cuando se utiliza como retardo a OFF, cuando se aplica alimentación, el tiempo ajustado empieza a contar, cuando expira, el relé de salida se conecta y desconecta los terminales 1-2

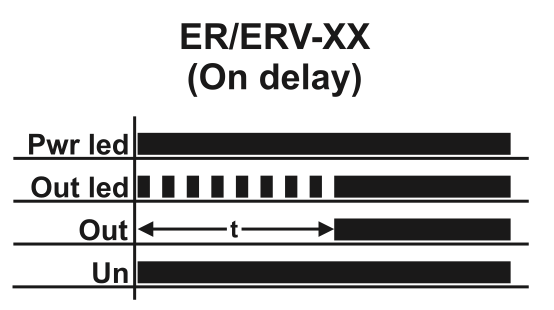

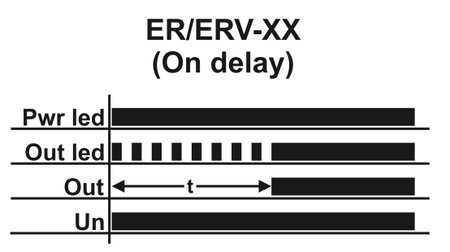

Relé temporizado con retardo a la conexión

- Retardo a la conexión del contacto NA después de conectar la alimentación (sin señal de control) (Retardo a la conexión)

- Cuando se conecta la alimentación, el tiempo ajustado empieza a contar y el relé de salida se conecta cuando ha transcurrido el tiempo ajustado

- el relé de salida es anulable,

- El contacto NC se comporta como el retardo a la desconexión, es decir, se conecta inmediatamente y se desconecta una vez transcurrido el tiempo ajustado.

Utilización:
