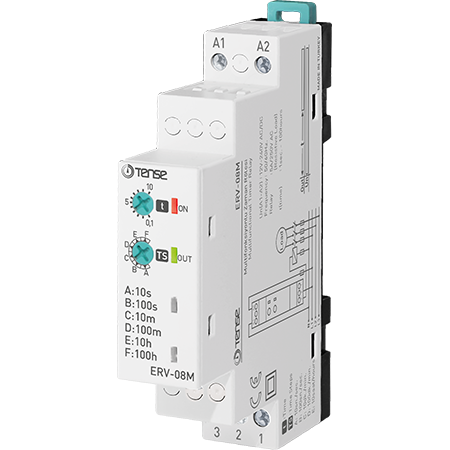

Descripción detallada - Relé temporizador ERV-08M (0,1 s - 100 h), Un: 12-230 V AC/DC

El relé temporizador ERV-08M es un relé temporizador universal diseñado para controlar el encendido retardado después de aplicar la tensión de alimentación. Ofrece un amplio rango de tiempo de 0,1 segundos a 100 horas, alimentación universal 12-230 V AC/DC, funcionamiento sencillo y montaje en carril DIN.

Es adecuado para aplicaciones de automatización, control de ventiladores, motores, iluminación, contactores y otros aparatos que requieren retardo en la puesta en marcha.

Características principales

• Función de arranque retardado de contactos NA cuando se aplica tensión

• Amplio rango de tiempo: 0,1 s - 100 h

• Alimentación universal: 12-230 V CA/CC (4 VA)

• 1× contacto de conmutación SPDT ( NA/NC), 5A/250VAC

• Dos indicadores LED:

  • ON (rojo) - alimentación presente

  • OUT (verde) - estado del relé de salida

• Ajuste de tiempo mediante dos potenciómetros giratorios

• Montaje en carril DIN de 35 mm

• Protección IP20

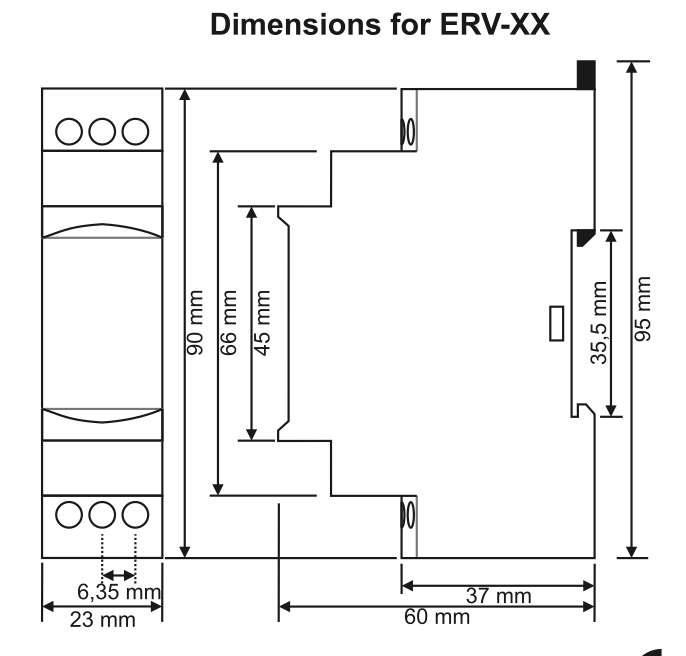

• Dimensiones compactas: 91 × 18 × 65 mm

Controles y funciones

Indicación LED

• ON (rojo) - el relé está alimentado

• OUT (verde, encendido fijo) - el relé de salida está alimentado (contacto 2-3 conectado)

• OUT (verde, intermitente) - cuenta atrás para la conmutación en curso

Ajuste del tiempo

El relé temporizado permite crear un retardo preciso mediante dos potenciómetros:

1. Potenciómetro "t" (0,1 a 10)
   - ajuste fino en % del rango total
   - 0,1 = 1%, 10 = 100%

2. Potenciómetro "TS" - selección del rango:

   • A = 10 s

   • B = 100 s

   • C = 10 min

   • D = 100 min

   • E = 10 h

   • F = 100 h

El cambio de hora se activa la próxima vez que se conecte la alimentación.

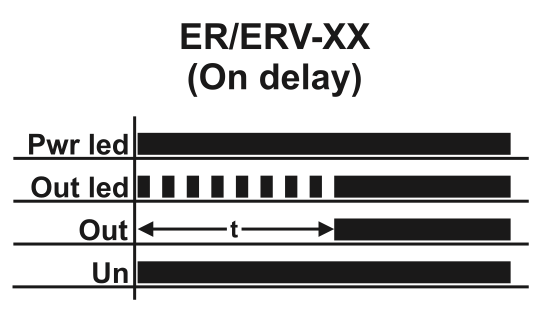

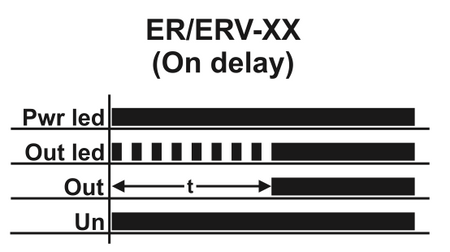

Función de conmutación

1) Retardo a la conexión - conexión retardada (terminales 2-3, NO)

• Al conectar la alimentación , se inicia la cuenta atrás del tiempo ajustado

• Una vez transcurrido el tiempo, se activa el relé de salida (RLY ) - se conecta el contacto 2-3 (NO → COM)

2) Retardo OFF mediante contacto NC (bornes 2-1)

• El contacto 2-1 (NC ) se conecta incluso sin alimentación

• Cuando se conecta la alimentación, se inicia la cuenta atrás

• Una vez transcurrido el tiempo, los contactos 1-2 se abrirán

Usando

El relé temporizador ERV-08M se utiliza para aplicaciones en las que se requiere un encendido retardado después de que ocurra un evento:

• El ventilador se enciende sólo después de que se enciende la luz (inodoro, baño)

• Iluminación en el garaje o pasillo después de la apertura de la puerta

• Arranque gradual de motores

• Conmutación retardada de contactores

• Conmutación secuencial de varios circuitos

• Arranque retardado de aparatos

La cuenta atrás se inicia cuando se aplica corriente al relé.
