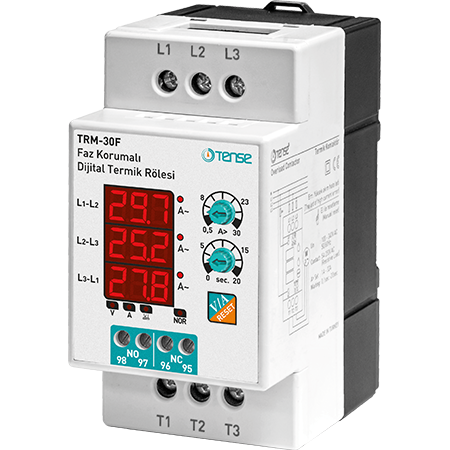

Relé digital de sobreintensidad con protección de tensión y pantalla LED de 3×3 dígitos TRM-30F

Relé de vigilancia de sobreintensidad TRM-30F con display, trifásico hasta 25A

Está diseñado para proteger los equipos sensibles a los valores de corriente y tensión de funcionamiento de los errores que puedan producirse debido a:

• sobrecarga de corriente (valor de corriente ajustable 0,5 ... 30 A)
• asimetría de corriente (50 %, valor fijo)
• asimetría de tensión (30 %, valor fijo)
• sobretensión y subtensión (Umin: 265 V, Umax: 440 V, valor fijo)

El relé digital de sobrecarga de sobreintensidad TRM-30F con pantalla le permite ver la corriente en cada fase y proteger el motor o aparato contra sobreintensidad, sobretensión, subintensidad, fallo de fase e inversión de fase. Estos relés de sobrecarga digitales están diseñados para evitar daños en el motor o la carga por corrientes elevadas, al tiempo que permiten controlar en la pantalla la corriente que circula en cada fase. También son capaces de comprobar los valores de tensión acumulada entre fases.

Con dos relés de salida (1x NA, 1x NC) también es posible controlar o desconectar la carga cuando la sobreintensidad alcanza un valor establecido, o activar un contacto de señalización al sistema de control. Los relés digitales TRM-xx incorporan transformadores de corriente y un display de 3x3 dígitos para la visualización de la corriente.

Aplicación y principio de funcionamiento

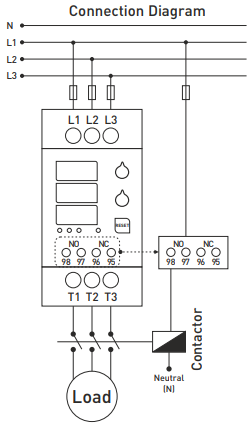

1. Conecte el aparato según el esquema de conexión. Las conexiones incorrectas pueden dañar el aparato.
2. Ajuste la sobreintensidad del aparato mediante el mando ">A" en función de la intensidad de funcionamiento de la carga que va a controlar.
3. Al conectar la alimentación, en el primer segundo aparecerá en el display superior el valor de sobreintensidad ajustado y en el display central el tiempo de espera del error.
4. Los valores reales de las corrientes de fase aparecerán después de un segundo de funcionamiento y el LED de indicación se encenderá.
5. Cuando se pulsa el botón "V/A/RESET", se visualizan los valores de la tensión combinada entre las fases.

Controladores

• "A> " - ajuste de la sobrecarga admisible; el valor se muestra en la pantalla superior.
• "seg." - ajuste del tiempo de espera de fallo por sobreintensidad; el valor se visualiza en la pantalla central.

Estado de los contactos

• NO 95-96, NC 97-98:

• Dispositivo sin tensión o en fallo: NA abierto, NC cerrado.
• Dispositivo excitado y sin fallo: NA abierto, NC abierto.

LED de indicación

• LED "V" - se ilumina en caso de error de sobretensión/subtensión o asimetría de tensión.
• LED "A" - se ilumina en caso de corriente elevada o error de asimetría de corriente.
• LED "XI" - se ilumina cuando la secuencia de fases es incorrecta.
• LED "NOR" - se ilumina cuando el aparato está bajo tensión y el sistema está libre de errores.

Función del botón "V/A/RESET

• Reset: una pulsación de 3 segundos borra el fallo, el LED "A" se apaga, el contacto NA se enciende, el contacto NC se abre.
• V/A: una pulsación corta conmuta la visualización entre los valores de intensidad y tensión.

Protección y principio de funcionamiento

1. Protección contra sobreintensidad (0,5-30 A):

• Entrada en estado de avería: cuando se sobrepasa la sobreintensidad ajustada, se espera el tiempo ajustado. El indicador de fase parpadea, el LED "A" está encendido, NA abierto, NC cerrado, LED NOR apagado.
• Salida del estado de error: corriente por debajo de la consigna, pulsar reset durante 3 segundos.

2. Protección contra asimetría de corriente:

• Entrada: diferencia de corriente entre fases >50%, esperar 3 segundos, display parpadea, LED "A" encendido.
• Salida: diferencia <50%, pulsar reset durante 3 segundos.

3. Protección contra sobretensión (U>440 V):

• Entrada: tensión >440 V, espere 3 segundos, la pantalla parpadea, el LED "V" se ilumina.
• Salida: tensión <435 V durante 3 segundos.

4. Protección contra subtensión (U<265 V):

• Entrada: tensión <265 V, espera 3 segundos, el display parpadea, el LED "V" se enciende.
• Salida: tensión >270 V durante 3 segundos.

5. Protección contra asimetría de tensión:

• Entrada: diferencia de tensión >30%, espera 3 segundos, la pantalla parpadea, el LED "V" se enciende.
• Salida: diferencia <30% durante 3 segundos.

6. Protección de secuencia de fases:

• Una conexión de fase incorrecta encenderá el LED "XI".

Cálculo de la asimetría de corriente

El aparato calcula la asimetría según la fórmula:

Ejemplo: ((25 - 15) / 25) × 100 = 40% de asimetría de corriente.

Especificaciones técnicas

• Tensión de alimentación: tensión medida 3f 3x400 VAC
• Tensión de funcionamiento (Un): 3x380 VAC 50/60 Hz, potencia propia <10 VA
• Sobreintensidad ajustable (sobrecarga): 0,5-30 A
• Tiempo de espera de fallo (t): 0-20 s
• Pantalla: 3x3 dígitos, 9 mm de altura, 7 LED de indicación
• Sobretensión: 440 V (L-L)
• Subtensión: 265 V (L-L)
• Asimetría de tensión: 30%.
• Asimetría de corriente: 50%.
• Tiempo de espera para error de asimetría: 3 s
• 2x relés de salida (1x NA, 1x NC): 3 A / 250 V CA (carga resistiva)
• Tipo de conexión: terminales de tornillo
• Sección del cable: 2,5 mm² (contactos de relé) / 6 mm² (cargas de entrada y salida para medición)

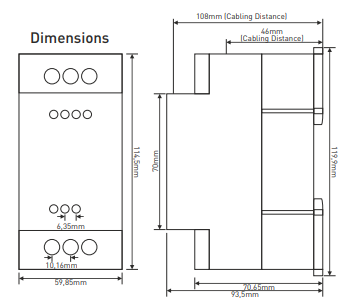

• Peso: máx. 380 g
• Montaje: en carril DIN
• Temperatura de funcionamiento: -20°C ... +55°C
• Altitud de funcionamiento: <2000 m
