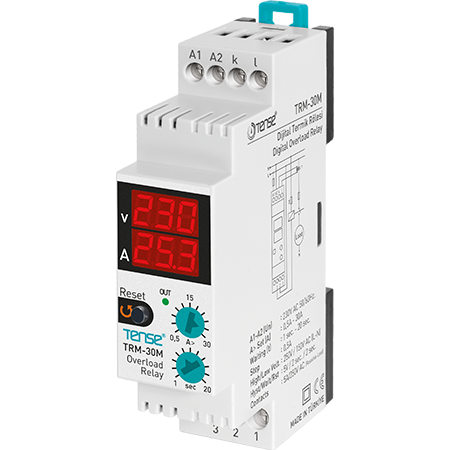

Relé de control de corriente y tensión TRM-30M - 1 fase, 30 A, pantalla digital

Descripción del producto

El TRM-30M es un relé digital monofásico diseñado para proteger equipos sensibles de sobrecorriente, sobretensión y subtensión.
El dispositivo permite un ajuste preciso del límite y retardo de corriente y muestra los valores medidos de tensión y corriente en una pantalla de dos líneas. Incluye un transformador de corriente.

Funciones principales

• Protección contra sobrecarga: corriente ajustable 0,5 ... 30 A

• Protección contra sobretensión: activación a tensión > 250 V (fija)

• Protección contra subtensión: activación a tensión < 150 V (fija)

• Histéresis de tensión: 5 V

• Retardo de error de tensión: 2 s

• Restablecimiento de error de tensión: 2 s

• Pantalla LED clara de dos líneas:

  • Línea superior - tensión y sobrecorriente

  • Línea inferior - tiempo de retardo y corriente

• LED indicador de estado "OUT

Principio de funcionamiento

• Cuando se conecta la alimentación, se visualizan el valor de sobreintensidad y el tiempo de retardo ajustados.

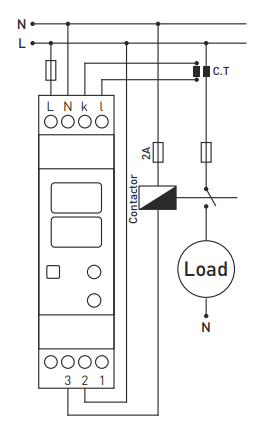

• El aparato vigila la tensión entre la fase y el conductor neutro y la corriente tomada de la red.

• Si se superan los valores ajustados, el relé entra en estado de error:

  • Contacto NA abierto, contacto NC cerrado

  • El LED "OUT" se apaga

  • La pantalla correspondiente parpadea

Funciones de protección

• Sobrecarga (sobreintensidad): cuando se superan la intensidad y el retardo ajustados

• Sobretensión: cuando la tensión es superior a 250 V (retorno automático cuando la tensión cae por debajo de 245 V)

• Subtensión: cuando la tensión es inferior a 150 V (retorno automático al subir por encima de 155 V)

Señalización

• La pantalla superior parpadea: error de tensión alta o baja

• La pantalla inferior parpadea: error de corriente alta

• LED OUT: se ilumina durante el funcionamiento normal

Estado del relé

Utilizar

• Protección de equipos monofásicos sensibles (motores, calefactores, iluminación)

• Control de corriente y tensión en aplicaciones industriales y domésticas

• Ajustes precisos de límite y temporización para un funcionamiento fiable
