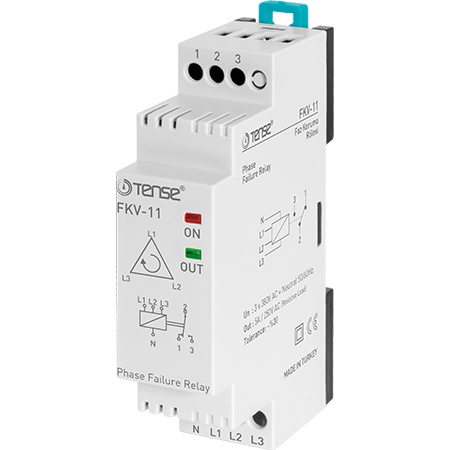

Relé de control de fase FKV-11 | TENSE

El relé de control de fase FKV-11 está diseñado para proteger los equipos trifásicos frente a los principales fallos de la red eléctrica, especialmente los atascos de fase (inversión de fase), los fallos de fase y la asimetría de fase. El relé proporciona un funcionamiento fiable de motores eléctricos, bombas, compresores y otros equipos trifásicos.

El modelo presenta una asimetría fija del 30% y está diseñado para su instalación en un único carril DIN.

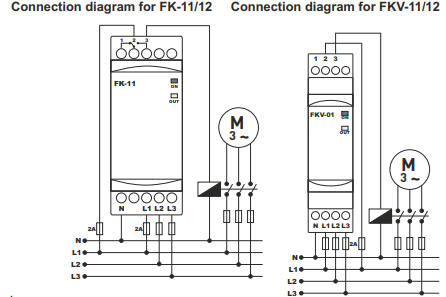

Funcionamiento del relé FKV-11 (algoritmo de funcionamiento)

Funcionamiento normal

• Las tres tensiones de fase están presentes.

• Las fases están conectadas en el orden correcto.

• La tensión está dentro del rango permitido.

• Los contactos 2-3 están conmutados, LED OUT → salida activa.

Asimetría o desviación de tensión

• Si la tensión de una fase varía en más de un 30%, o si la suma de las variaciones de valor multidireccional supera este límite:

  • se enciende el LED ASM (indicación de asimetría),

  • los contactos 2-3 se desconectan,

  • los contactos 1-2 se conectan,

  • el LED OUT se apaga.

Vuelta a la normalidad

• Si la tensión vuelve al rango permitido

• el relé reactivará la salida y los contactos 2-3 volverán a estar cerrados.

Principales características y ventajas

• Protección contra:

  • Fallo de fase,

  • secuencia de fases incorrecta,

  • asimetría de fase (fijo 30%).

• Indicación visual del estado mediante LED (OUT / ASM).

• Rápida respuesta a los fallos de red.

• Diseño compacto: sólo 22,5 mm de ancho.

• Montaje sencillo en carril DIN.

Parámetros técnicos

Dimensiones

• Longitud: 85 mm

• Altura: 77,6 mm

• Anchura: 22,5 mm
