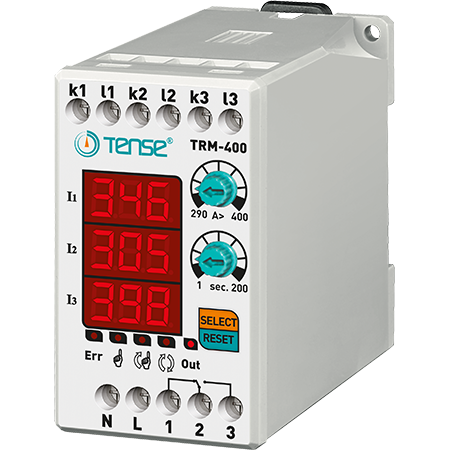

Relé de sobreintensidad digital con pantalla LED de 3×3 dígitos TRM-400

Relé de control/limitación de carga, trifásico, rango 290-400 A, fabricante TENSE (Turquía)

El relé de sobrecarga digital TRM-400 está diseñado para proteger las cargas de los daños causados por corrientes elevadas, al tiempo que permite controlar el funcionamiento.

• 290-400 A (valor de sobrecarga ajustable)
• Tiempo de retardo de fallo ajustable
• Modo de funcionamiento ajustable (automático, semiautomático, manual)

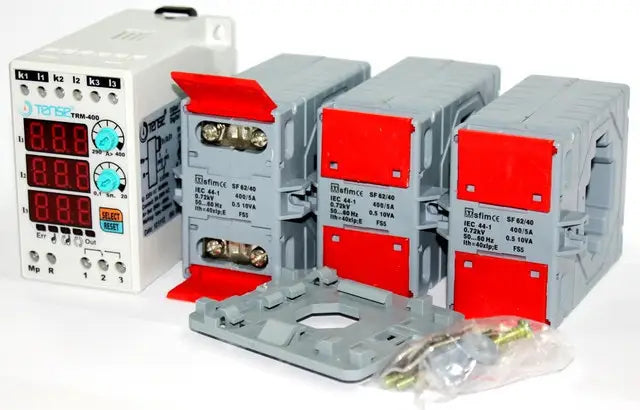

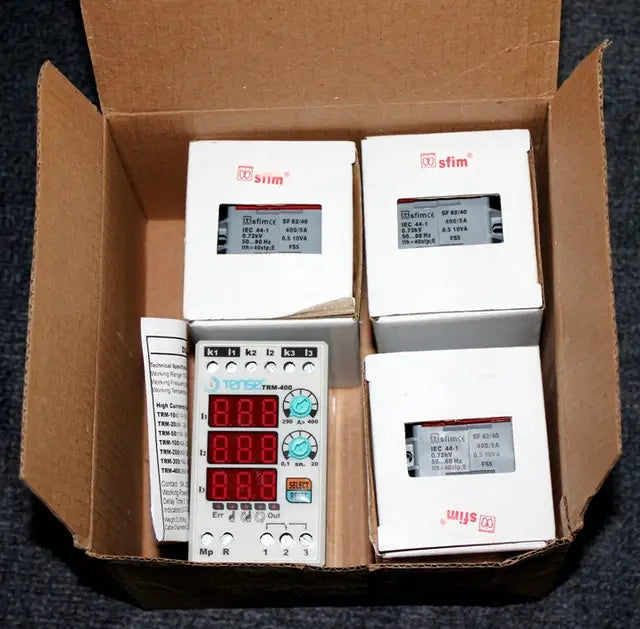

• Cuando adquiere un relé de corriente TENSE, obtiene un dispositivo listo para funcionar: los transformadores de corriente están incluidos.

Utilización del aparato y principio de funcionamiento

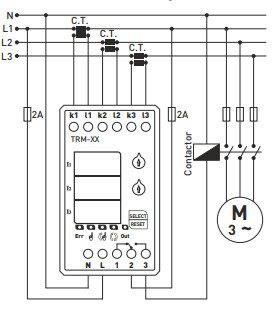

1. Conecte el aparato según el esquema eléctrico adjunto.
2. Una vez realizado el cableado, conecte la fuente de alimentación. Tras el encendido, la pantalla mostrará los valores ajustados durante 5 segundos.
3. Ajuste el valor de sobrecarga con el regulador "A>". El valor ajustado se muestra en la pantalla izquierda.
4. Ajuste el tiempo de retardo con el regulador "t". El valor ajustado también se muestra en la pantalla izquierda.

Al conectar el aparato

• El relé se enciende, el contacto de salida pasa al borne 3 y el indicador OUT se ilumina.
• Si la corriente sobrepasa el valor de sobrecarga ajustado (A>), el aparato inicia la cuenta atrás del tiempo de retardo, momento en el que se enciende el indicador ERR.
• Una vez transcurrido el tiempo ajustado, el relé desconecta el contacto, conmuta al borne 1 y el indicador OUT se apaga.

El relé electrónico de corriente de la serie TRM-400 está diseñado para desconectar automáticamente a los consumidores cuando se superan las corrientes máximas admisibles. Tiene un rango de disparo programable, y la posibilidad de ajustar el tiempo de disparo y el tiempo de disparo inverso. Existen 3 modos de retorno al estado de "funcionamiento" - MANUAL, SEMI-AUTO, AUTO.

Modos de rearme

• Modo manual: Para restablecer el aparato después de una sobrecarga, hay que pulsar el botón de Reset. En este modo, se encenderá el LED correspondiente.
• Modo semiautomático: Permite que el dispositivo restablezca automáticamente el sistema tres veces cuando se produce una sobrecarga y, a continuación, espera un restablecimiento manual en el siguiente fallo. El LED correspondiente se iluminará.
• Modo automático: El dispositivo permite que el sistema se restablezca automáticamente cada vez que se produce un error de sobrecarga. El LED correspondiente se iluminará.

Nota: Para cambiar el modo, mantenga pulsado el botón SELECT durante 10 segundos. Cuando se cambie el modo, se iluminará el LED correspondiente.

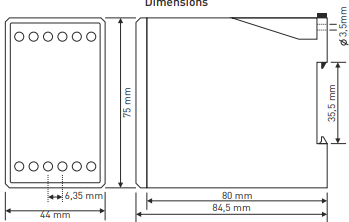

Parámetros técnicos

• Tensión de funcionamiento: 150-260 VCA
• Frecuencia de funcionamiento: 50/60 Hz
• Consumo eléctrico: <6 VA
• Temperatura de funcionamiento: -20 °C ... +55 °C
• Pantalla: 3 × 3 dígitos, 5 LED
• Valor de sobrecarga (A>): 290-400 A
• Tiempo de retardo: 1-200 s
• Tipo de conexión: conexión de pinza
• Contactos: 5 A / 250 V CA (carga activa)
• Diámetro del cable: 2,5 mm
• Peso: máx. 250 g
• Montaje: en carril DIN
• Altitud máxima: <2000 m

Nota: Los modelos TRM-50, TRM-100, TRM-200 y TRM-300 sólo pueden utilizarse con los transformadores de corriente incluidos en el suministro.

El TRM-400 puede utilizarse con el transformador de corriente 400/5 suministrado con el TRM-400.
