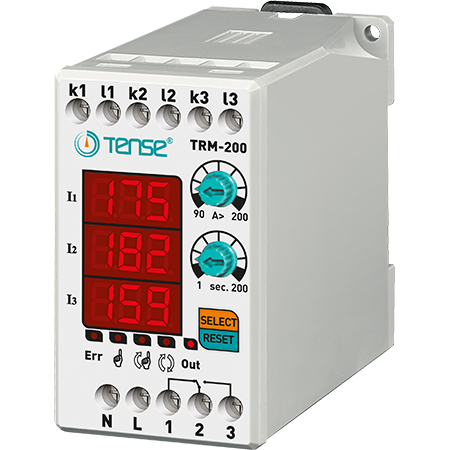

Relé de sobreintensidad digital con pantalla LED de 3×3 dígitos TRM-200

Relé de corriente trifásico para el control / limitación de la corriente de carga en el rango de 90-200 A, fabricante TENSE (Turquía)

Los relés de sobreintensidad digitales TRM-200 están diseñados para proteger las cargas de los daños causados por corrientes elevadas, al tiempo que permiten supervisar el funcionamiento.

- 90-200 A (valor de sobreintensidad ajustable)
- 50% de asimetría de corriente fija
- Tiempo de retardo de error ajustable
- Modo de funcionamiento ajustable (automático, semiautomático, manual)

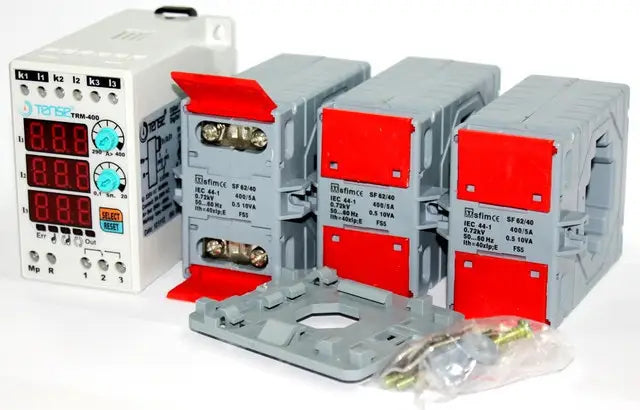

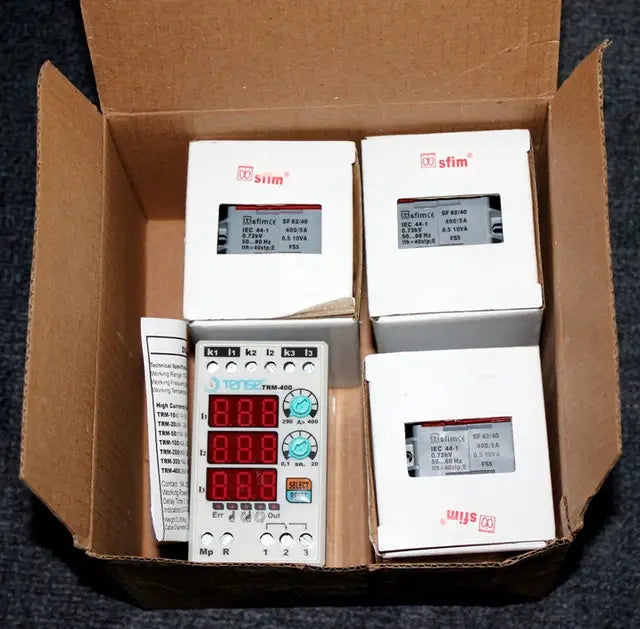

- Cuando adquiere un relé de corriente de la marca TENSE, obtiene un dispositivo listo para usar - transformadores de corriente incluidos.

Utilización del aparato y principio de funcionamiento

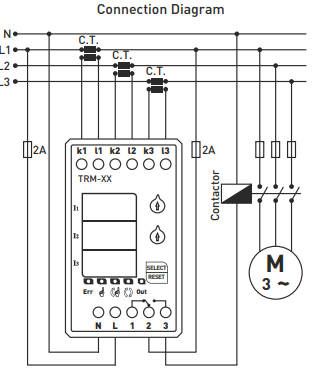

1. Conecte el aparato según el esquema eléctrico.
2. Cuando el cableado esté completo, aplique corriente. Tras el encendido, la pantalla muestra los valores ajustados durante 5 segundos.
3. Utilice el regulador "A>" para ajustar el valor de sobreintensidad. El valor ajustado se muestra en la pantalla izquierda.
4. Ajuste el tiempo de retardo con el regulador "t". El valor ajustado también se muestra en la pantalla izquierda.

Al conectar el aparato:
- El relé se conecta, el contacto de salida pasa al borne 3 y el indicador OUT se enciende.
- Si la corriente sobrepasa el valor de sobreintensidad ajustado (A>), el aparato inicia la cuenta atrás del tiempo de retardo y el indicador ERR se enciende.
- Una vez transcurrido el tiempo ajustado, el relé se desconecta, el contacto pasa al borne 1 y el indicador OUT se apaga.

Descripción

El relé electrónico de corriente de la serie TRM-200 está diseñado para desconectar automáticamente los aparatos cuando se supera la corriente máxima permitida.
Dispone de un rango de conmutación, un tiempo de retardo y un tiempo de retorno al funcionamiento programables.
Hay 3 modos de retorno a la condición de trabajo - MANUAL, SEMIAUTOMÁTICO, AUTOMÁTICO.

Modos de rearme:

- Modo Manual : Después de un fallo de sobreintensidad, el aparato debe rearmarse pulsando el botón de rearme. En este modo, el LED correspondiente se ilumina.
- Modo Semiautomático: El sistema se rearma automáticamente tres veces después de un fallo de sobreintensidad, y luego espera a un rearme manual en el siguiente fallo. En este modo, el LED correspondiente está encendido.
- Modo automático: El sistema se restablece automáticamente después de cada fallo de sobreintensidad. En este modo, el LED correspondiente está encendido.

Nota: Para cambiar de modo, mantenga pulsado el botón SELECT durante 10 segundos. Cuando se cambie de modo, se encenderá el indicador LED correspondiente.

Asimetría 50% (fija)

Si la diferencia entre la corriente de fase mayor y menor supera el 50%, el aparato entra en el modo de error de asimetría en 2 segundos.
(Esto evita daños en el sistema en caso de fallo de fase durante el funcionamiento del motor).

Durante un error de asimetría:
- El grupo de visualización de las dos fases que causaron el fallo parpadeará y el indicador ERR se encenderá.
- Para volver del modo de error de asimetría, el aparato debe reiniciarse manualmente.

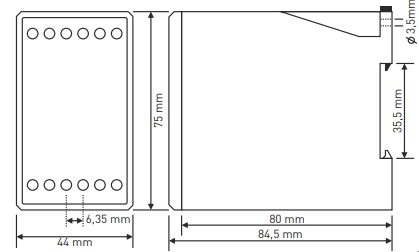

Parámetros técnicos:

- Tensión de funcionamiento: 150-260 VAC.
- Frecuencia de funcionamiento: 50/60 Hz
- Consumo eléctrico: < 6 VA
- Temperatura de funcionamiento: de -20 °C a +55 °C
- Pantalla: 3x3 dígitos, 5 LEDs
- Ajuste de sobreintensidad (A>): 90-200 A
- Tiempo de retardo: 1 s - 200 s
- Tipo de conexión: terminal
- Contactos: 5 A / 250 V AC (carga activa)
- Diámetro del cable: 2,5 mm².
- Peso: máx. 250 g
- Montaje: en carril DIN
- Altitud de funcionamiento: < 2000 m

Nota: Los modelos TRM-50, TRM-100, TRM-200 y TRM-300 sólo pueden utilizarse con los transformadores de corriente incluidos en el suministro.

El TRM-400 puede utilizarse con el transformador de corriente 400/5 suministrado con el TRM-400.
