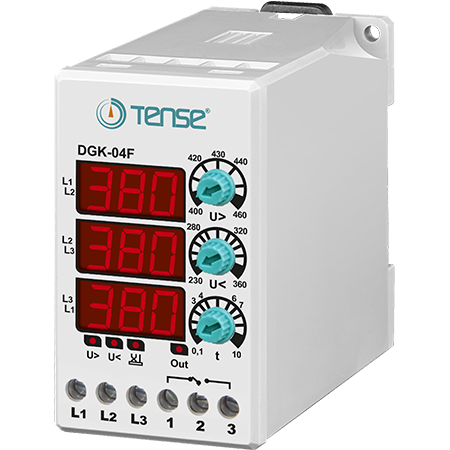

Relé de protección de tensión digital trifásico con control de secuencia de fases (sin conductor neutro), DGK-04F

Relé de protección de tensión trifásico digital para carril DIN, Tense

El relé de protección por microprocesador Tense DGK-04F está diseñado para la protección integral de equipos industriales y motores sensibles frente a los riesgos asociados a las fluctuaciones de tensión en redes trifásicas. El dispositivo supervisa continuamente la tensión trifásica y proporciona una protección de alta precisión contra sobretensiones, subtensiones y secuencia de fases incorrecta. Una característica específica de este modelo es su conexión sin necesidad de conectar el conductor neutro (redes asimétricas/de tres conductores).

El relé está equipado con pantallas digitales que ofrecen una visión general inmediata del estado de cada fase. El usuario puede ajustar con precisión los valores límite de tensión y el retardo de tiempo para filtrar picos de red de corta duración y evitar conmutaciones indeseadas. Su diseño modular y compacto garantiza una fácil instalación en un carril DIN estándar de 35 mm.

Funciones y protecciones principales

• Protección contra sobretensión y subtensión: desconecta automáticamente la salida si la tensión supera o cae por debajo de los límites establecidos.

• Control de secuencia de fases: Evita que los motores funcionen en sentido contrario en caso de conexión incorrecta de las fases.

• Sin conductor neutro (Non-Neutral): Ideal para sistemas en los que no se dispone o no se requiere un conductor N.

Parámetros técnicos

• Tipo de producto: Relé de protección de tensión digital

• Número de fases: 3 (conexión trifásica sin N)

• Tensión nominal de trabajo ($U_n$): 3× 380 V CA (50/60 Hz)

• Modo de montaje: Carril DIN de 35 mm / panel de montaje

• Contacto de salida: 5 A / 250 V CA (carga resistiva)

Rangos de ajuste

• Protección contra sobretensión (High Voltage): 400 – 460 V CA (ajustable)

• Protección contra subtensión (Low Voltage): 230 – 360 V CA (ajustable)

• Retardo en caso de error (Error Waiting Time): 0,1 – 10 s (ajustable)
