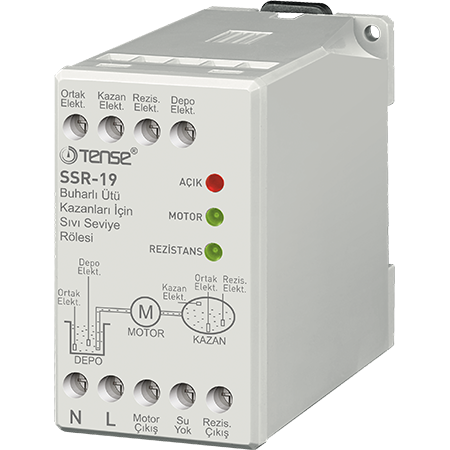

Relé para el control del nivel de agua en calderas y generadores de vapor

Descripción del producto

El relé de control del nivel de agua está diseñado para su uso en calderas, generadores de vapor y sistemas de calentamiento de agua, donde proporciona el apagado automático del sistema de calentamiento eléctrico cuando no hay suficiente agua en el depósito.
Evita que el calentador funcione "en seco", protegiendo el equipo y alargando su vida útil.

El dispositivo funciona con dos sistemas de capacidad independientes - TANK (pozo/depósito) y BOILER (caldera/calentador).

Funciones del equipo

Control del nivel del tanque (TANK)

• Mientras el nivel del agua esté por encima del electrodo TANK, la bomba funciona (el indicador "funcionamiento del motor" está encendido).

• Si el nivel del agua desciende por debajo del electrodo TANK, la bomba se desconecta.

Regulación del nivel de la caldera/calentador (CALDERA)

• Cuando se alcanza el nivel de la sonda CALDERA, la bomba se desconecta: el depósito está lleno.

• Si el nivel de la caldera desciende por debajo del electrodo BOILER, se activa un retardo de 10 segundos, tras el cual la bomba se conecta automáticamente y rellena el agua.

Regulación eléctrica del calentamiento del agua (RES Elect)

• Cuando el agua de la caldera alcanza el nivel RES Elect, el calentador se enciende (indicador luminoso apagado).

• Si el nivel desciende por debajo del RES Elect, el calentador se apagará y se encenderá la luz indicadora.

Esta función protege el calentador contra el sobrecalentamiento o la destrucción cuando el depósito está vacío.

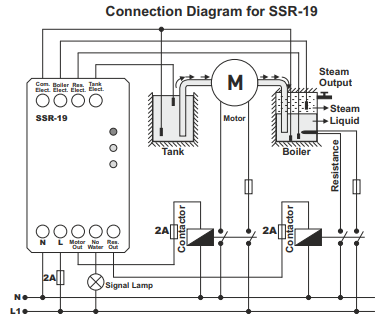

Cableado (resumen)

• Com Elect - electrodo común (debe conectarse al cuerpo metálico del depósito/caldera; si no es conductor, utilice un electrodo separado)

• Tank Elect - electrodo de nivel de pozo/depósito

• Caldera Elect - electrodo de nivel de caldera

• Res Elect - electrodo para el control del calentador

• Res Out - salida para la conexión del calentador

• Water Not - salida para la señal luminosa (no hay agua)

Aviso importante

• Los electrodos no están incluidos en el paquete - deben pedirse por separado.

• También recomendamos comprar 3 disyuntores de 2 A para proteger los circuitos de entrada y salida.

• Cablee el relé exactamente según el esquema del fabricante.

• Si el receptáculo no es conductor, deberá utilizarse un electrodo común especial.

Parámetros técnicos

• Tensión nominal: 220 V CA

• Rango de tensión de funcionamiento: 90-110

• Frecuencia: 50/60 Hz

• Consumo eléctrico: < 3 VA

• Temperatura de funcionamiento: -40...+50 °C

• Conexión: terminales de tornillo

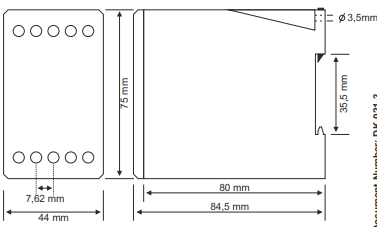

• Montaje: carril DIN o panel de montaje

• Relé para el control del nivel de agua

• Documentación / esquema eléctrico
  (Electrodos no incluidos)
