TENSE

Relé de control trifásico con control PTC disparo de fase/asimetría/secuencia

En existencia - 6 artículos disponibles
SKU: FKV-14P
€23,64 incl. IVA

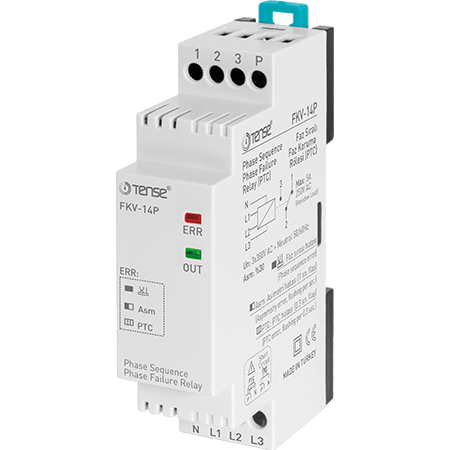

Relé trifásico para control de fases con protección contra disparo y control de temperatura del devanado, TENSE - FKV-14P

Descripción del producto

El relé trifásico de control de fases FKV-14P está diseñado para proteger motores eléctricos trifásicos y equipos contra fallos críticos en la red de alimentación. Proporciona un control exhaustivo de la presencia de fase, fallo de fase, atasco de fase, asimetría (40% fijo), desviación de fase y temperatura excesiva del bobinado del motor. Equipado con conductor neutro y diseñado para montaje en carril DIN.

Funciones principales

  • Comprueba la presencia de las tres fases

  • Protección contra fallo de fase

  • Detección de atasco de fases (kinking)

  • Control de asimetría de tensión fija 40%.

  • Protección contra secuencia de fases incorrecta

  • Control de la temperatura del bobinado del motor

  • Indicación óptica de estado (LED OUT)

  • Restablecimiento automático del funcionamiento cuando los parámetros vuelven al rango permitido

Principio de funcionamiento

  • Funcionamiento normal: si las tres tensiones de red están presentes, la secuencia de fases es correcta y la temperatura del bobinado no supera los límites, el relé se conecta (contactos 15-18 cerrados) y el LED OUT se enciende.

  • Error de tensión o asimetría: si la tensión de alguna fase se desvía más de un 40%, los contactos 15-18 se abren y los contactos 15-16 se excitan; el LED OUT se apaga.

  • Error de secuencia de fases: el relé responde abriendo los contactos y apagando el LED OUT.

  • Temperatura del devanado superada: El relé desconecta la salida hasta que la temperatura vuelve a los límites permitidos.

  • Restablecer funcionamiento: El relé vuelve automáticamente al estado de funcionamiento una vez normalizados los parámetros.

Características técnicas

  • Tipo de dispositivo: Relé de control de fase

  • Número de fases: 3 + N

  • Asimetría: 40% (fija)

  • Protección térmica del bobinado: Sí

  • Contactos de salida: 15-18 (cerrado en funcionamiento), 15-16 (cerrado en fallo)

  • Indicación: LED OUT

  • Montaje: Carril DIN

  • Fabricante: TENSE (Turquía)

Ventajas

  • Protección completa del motor y del cableado

  • Funcionamiento estable gracias a una asimetría fija del 40

  • Fácil instalación en carril DIN

  • Restablecimiento automático del funcionamiento sin intervención del operario

  • Protección fiable en condiciones industriales adversas

Aplicaciones típicas

  • Motores eléctricos trifásicos

  • Sistemas de bombas industriales

  • Compresores

  • Ventiladores

  • Maquinaria sensible a la secuencia y calidad de la tensión
