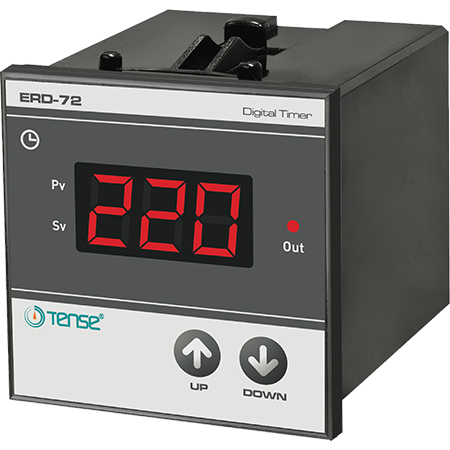

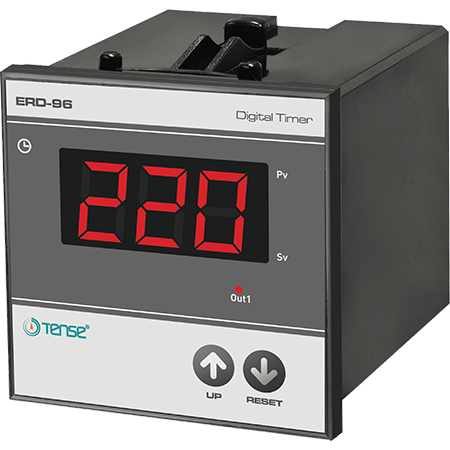

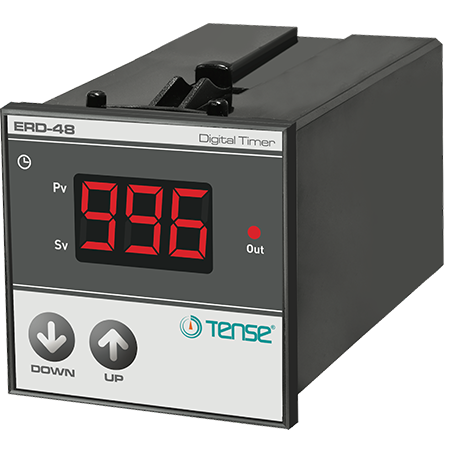

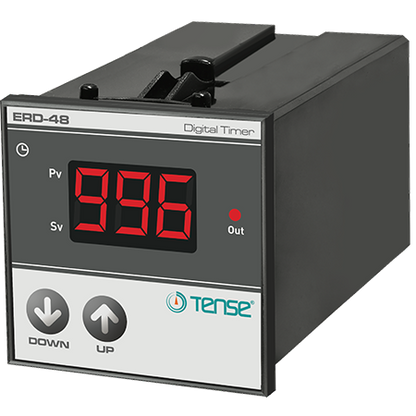

Relés temporizados ERD-96 ERD-48, ERD-72 - TENSE

Temporizador de retardo / relé de impulsos cíclicos / generador de impulsos simétricos y asimétricos

El relé temporizador ERD-96 ERD-48, ERD-72 está diseñado para crear un retardo sobre o generar impulsos cíclicos para controlar diversos procesos en sistemas de automatización y control (ACS).
Está especialmente indicado para su uso en:

• Sistemas de CA,

• control de piscinas y tecnología,

• sistemas de emergencia y seguridad,

• automatización general y control secuencial de plantas.

Características principales

• Dos funciones básicas

  • Temporizador de retardo

  • Relé cíclico (generador de impulsos - impulsos simétricos/asimétricos)

• Amplio rango de tiempo:
  0,1 s a 999 minutos

• Indicación de cuenta atrás - visualización digital del tiempo restante (tiempo de enfriamiento)

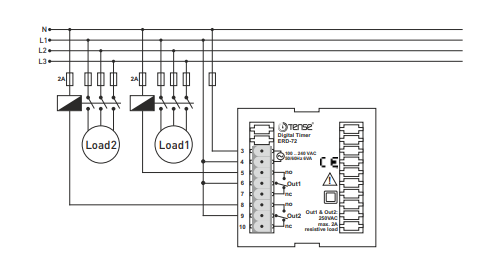

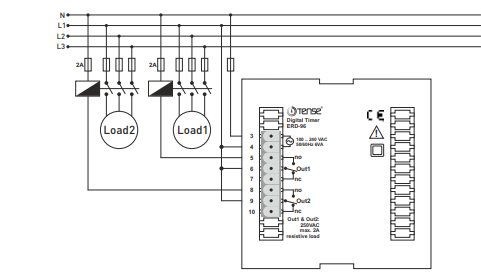

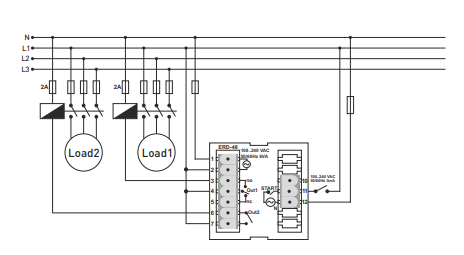

• Conexión sencilla mediante bloque de terminales

• Apto para uso universal en redes de CA 100...240 V

Características técnicas

Parámetros mecánicos y de visualización

• Pantalla: LED de 3 dígitos y 7 segmentos

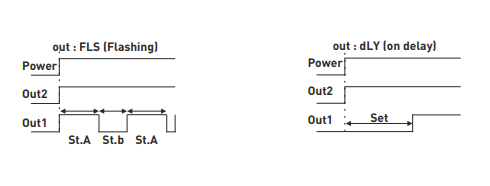

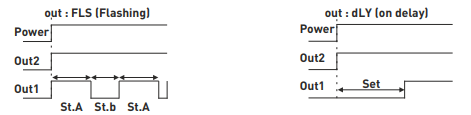

Funciones

• Salida inmediata tras el arranque (Out2)

• Salida retardada tras el arranque (Out1)

Entradas

• Entrada START: contactos 11-12

  • 100...240 V CA, 50/60 Hz

  • Consumo máx. 3 mA

  • Temporización

• Rangos:

  • 99,9 s

  • 999 s

  • 99,9 min

  • 999 min
    (opcional)

• Resolución:

  • 0,1 s / 1 s / 0,1 min / 1 min

• Precisión: ±1,5% del valor ajustado

Salidas

• Out1 - Salida retardada:

  • Relé NO-O-NC

  • 250 V CA, 2 A (carga resistiva)

• Salida2 - Salida inmediata:

  • Relé NO-O

  • 250 V CA, 2 A (carga resistiva)

Alimentación

• Tensión de alimentación: 100...240 V CA, 50/60 Hz

• Consumo: < 5 VA

Condiciones ambientales

• Temperatura de funcionamiento: de -20 °C a +55 °C

• Altitud de funcionamiento: hasta 2000 m
