Detailed description - Controlador de temperatura de panel DT48-EM, PID y encendido/apagado

Descripción del producto

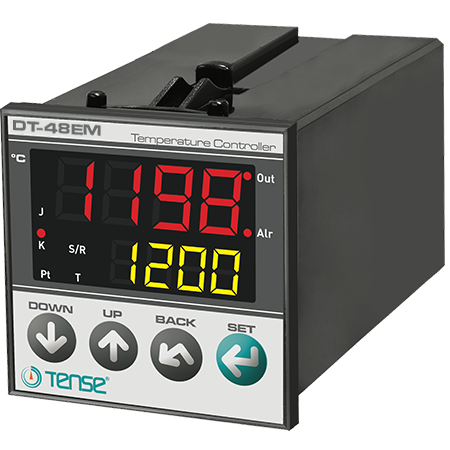

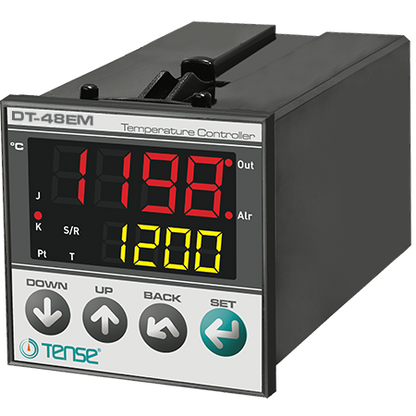

Elcontrolador de temperatura del panel DT48-EMes un controlador de un solo canal diseñado para la calefacción con entrada universal. Es compatible con el sensor de resistenciaPt100y termoparesJ, K, T, R, S.

Está equipado con una pantalla de dos líneas de alta legibilidad:

• Línea roja superior - dígitos 9 mm

• Línea amarilla inferior - dígitos de 7 mm

El controlador no es adecuado para el control de la refrigeración.

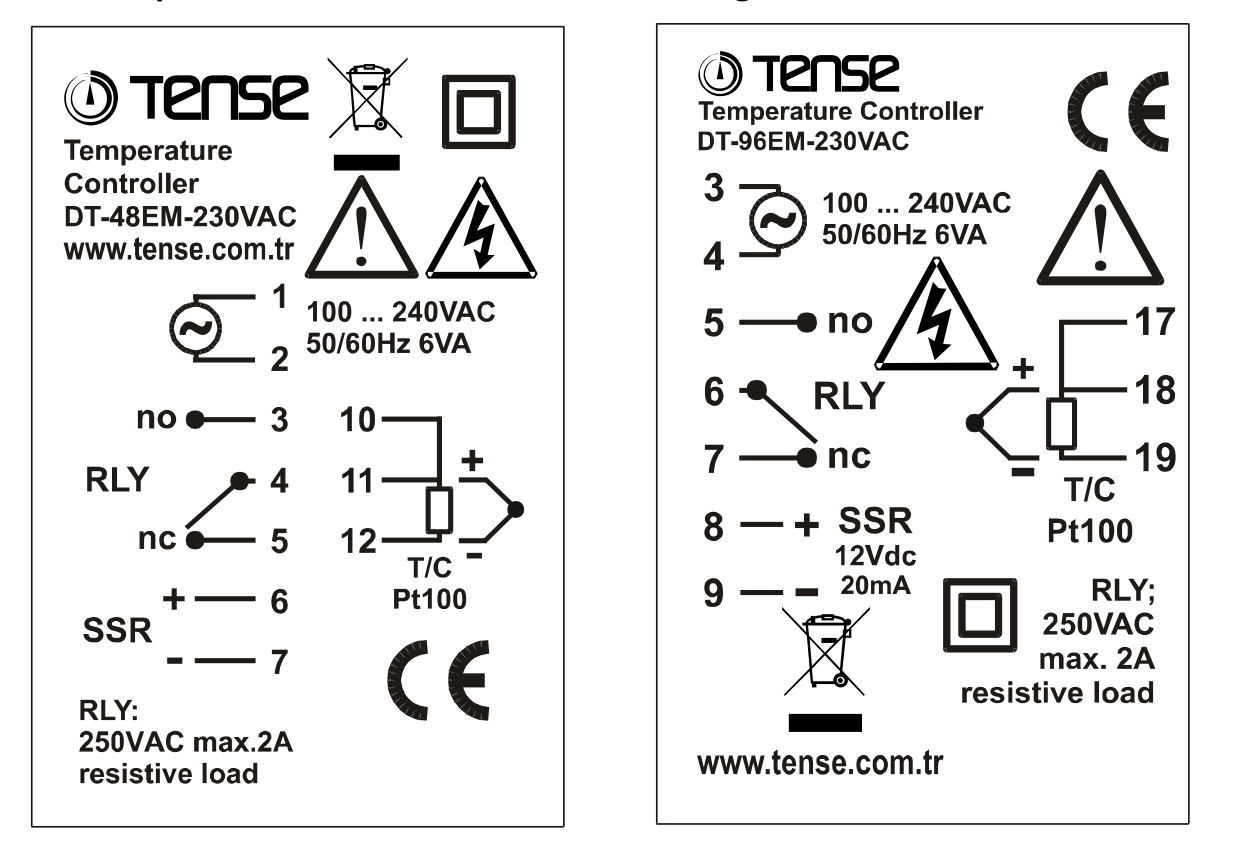

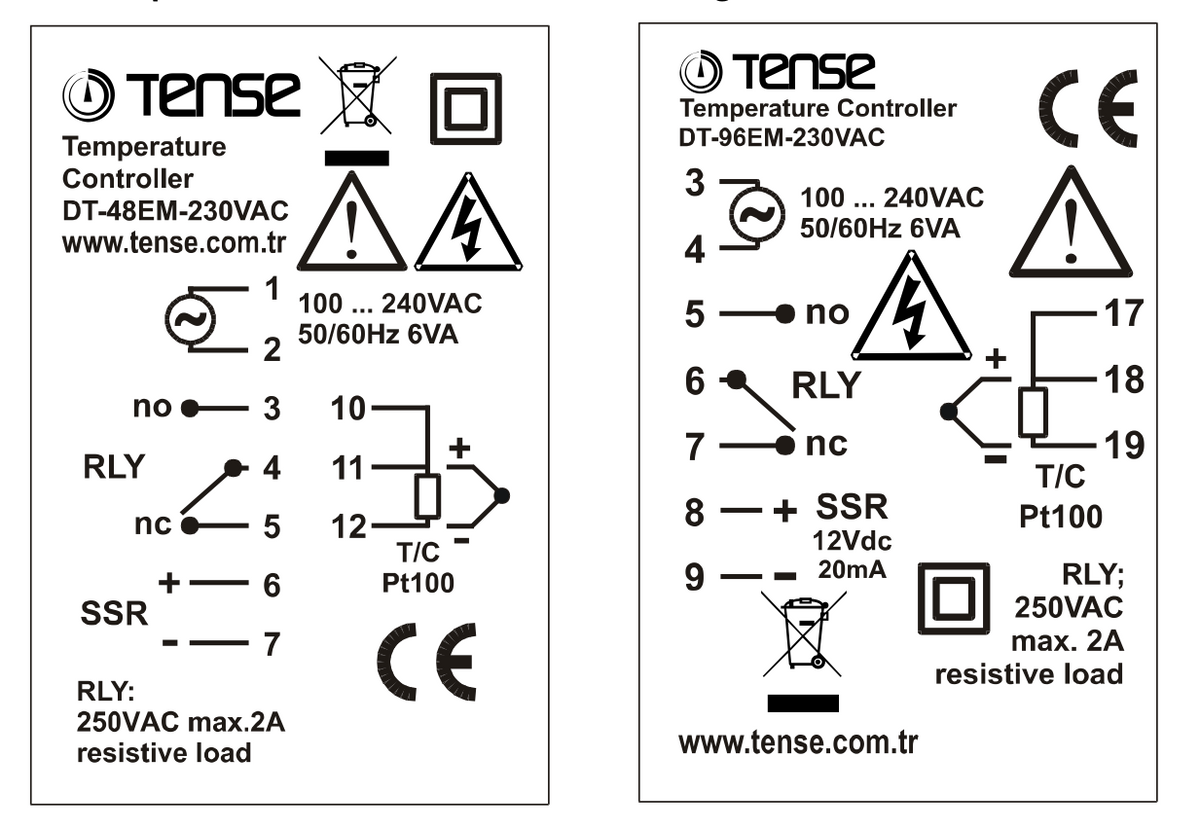

Salidas

• Relé SPDT 2A / 250 VAC para carga resistiva

• Salida digital 12 VDC / 20 mA máx. para relé SSR

Parámetros mecánicos

• Dimensiones: 48 × 48 × 90 mm

• Orificio de montaje: 46 × 46 mm

• Alimentación: 230 VCA

Aplicaciones típicas

Control de temperatura en la industria

• Maquinaria y equipos de la industria ligera

• Plantas de procesamiento de alimentos

• procesos térmicos

• pequeños hornos

• automatización de unidades tecnológicas

Funciones y características del regulador

• Regulador de temperatura PID

• Ajuste automático de los parámetros PID

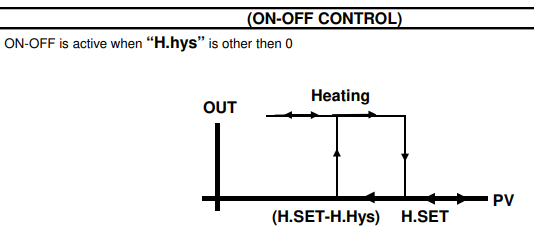

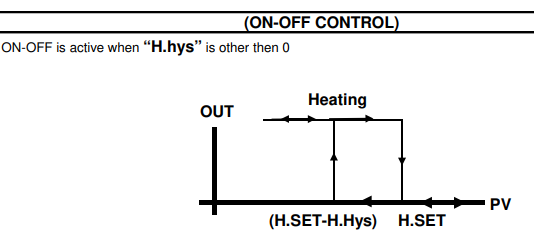

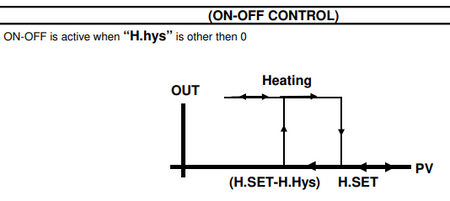

• Tipo de control seleccionable: P , PI, PD, PID, ON/OFF

• Modo de rampa de encendido

• Función anti-rebobinado en PID/PI

• Límites SET superior e inferior ajustables

• Visualización simultánea de los valores Sv (deseado) y Pv (real)

• Compensación de la unión fría (T/C)

• Compensación de la resistencia de línea (Pt100)

• Conversión lineal según tablas °C/mV y °C/Ohmios

• Función Offset para desplazar los valores en todo el rango

• Protección de los ajustes mediante contraseña

• Alta precisión de medición

• Memoria EEPROM para almacenar los ajustes

• Fácil conexión gracias a los conectores 5.08

• Alimentación a 230 V CA

Recomendaciones de instalación

Al realizar el pedido, se recomienda adquirir

• Sensor de temperatura TK

• 2 disyuntores de 2 A para la protección de los canales de entrada y salida

Escala de medición para DT48-EM TENSE
