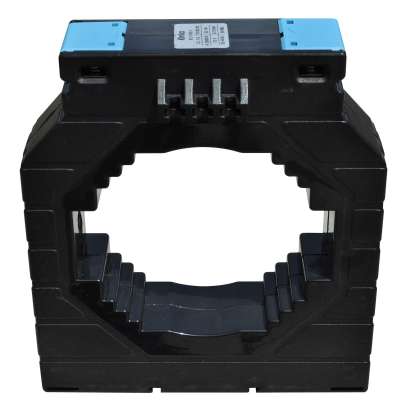

ONKA Transformador de corriente - TRANSFORMADOR DE CORRIENTE 1500/5A, 100MM, CLASE 0,5S, 20VA (TK10015005310 / 80011774)

Transformador de medida deslizante para corrientes nominales primarias 1500 A, corriente secundaria 5 A, salidas nominales 20 VA, disponible en clase de precisión 0,5S, ONKA.

Transformador de medida de corriente de alta precisión diseñado para la medida indirecta de corriente alterna en redes eléctricas y sistemas de distribución. Se utiliza para amperímetros, multímetros, medidores de potencia, sistemas de automatización y circuitos de protección.

Características técnicas

Parámetros básicos

• Corriente nominal primaria: 1500 A

• Corriente nominal secundaria: 5 A

• Potencia nominal: 20 VA

• Clase de precisión: 0,5S (mayor precisión con carga parcial)

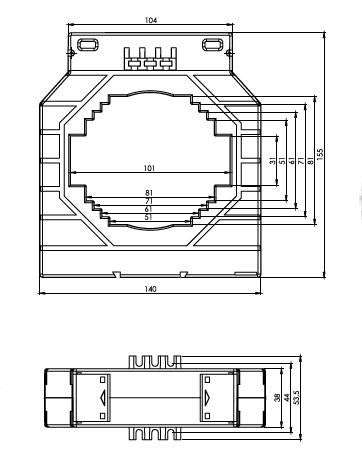

• Diámetro interior/montaje en barra colectora: 100 mm

Características de diseño

• Diseño: transformador deslizante

• Montaje: en el bus sin cortar el circuito, utilizando las fijaciones incluidas

• Fácil instalación en cuadros y paneles

Descripción y aplicación

El transformador convierte una corriente primaria elevada (hasta 1500 A) en una corriente secundaria estándar y segura de 5 A, diseñada para:

• instrumentos de medida

• contadores y sistemas de supervisión

• unidades de automatización

• circuitos de protección y control

Proporciona una medición precisa de la corriente alterna sinusoidal y, gracias a su clase de precisión 0,5S, también es adecuado para la medición comercial, la supervisión del consumo y las auditorías energéticas. La instalación es rápida: el transformador simplemente se desliza sobre una barra colectora de 100 mm de diámetro.

Ventajas

• Carga de corriente elevada: hasta 1500 A

• Salida estándar de 5 A: compatible con la mayoría de los equipos de medición y control

• Clase de precisión 0,5S: alta precisión incluso con cargas bajas

• Fácil montaje en el bus sin tener que desconectar el circuito

• Salida de 20 VA - adecuada para circuitos de medición de carga

Campos de aplicación

• Cuadros de distribución industriales y sistemas de distribución

• Sistemas de medición y supervisión de energía

• Sistemas de medición comerciales

• Circuitos de protección y medición

• Control de carga, equilibrado de fases

• Auditorías energéticas y gestión de la energía
