Transformador de corriente CK20 - 100/5 A, 1,5 VA, clase 1

Fabricante.

Descripción del producto

El transformador de medida de corriente de la serie CK20 está diseñado para la medida precisa de corriente alterna con amperímetros, medidores de potencia, módulos de medida y multímetros. El diseño con carcasa de ABS incombustible, tapa de terminales sellable y terminales de latón de alta calidad garantiza una alta seguridad y fiabilidad.

El transformador está diseñado para una corriente primaria de 100 A y proporciona una corriente secundaria de 5 A con una carga de 1,5 VA. El adaptador de montaje lo hace adecuado para montaje en carril DIN.

Especificaciones técnicas

Especificaciones eléctricas

• Relación de conversión (coeficiente): 100/5 A

• Carga: 1,5 VA

• Clase de precisión: 1

• Frecuencia nominal: 50-60 Hz

• Límite de corriente de impacto: FS 5

• Tensión de prueba: 3 kV / 1 min

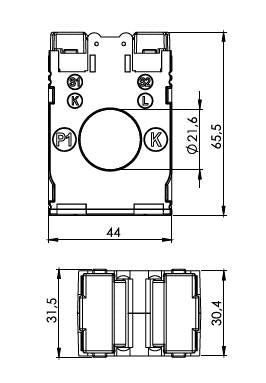

Diseño mecánico

• Carcasa: ABS autoextinguible (no inflamable)

• Bloque de terminales:

  • Tapa precintable no extraíble

  • terminales de latón

  • aptos para conductores de gran sección

• Pasacables: Ø 20 mm

• Montaje: en carril DIN (soporte tipo KK0003)

Resistencia

• Resistencia térmica a la corriente de cortocircuito: Ith = 60 × In

• Resistencia a la corriente permanente: Id = 1,2 × In

• Temperatura de funcionamiento: de -25 °C a +85 °C

Normas

Cumple las normas internacionales

• IEC 60044-1

• IEC 61869-2

• VDE 0414-1

• DIN 57414

• BS 3938

• BS 7626

• EN 61869-2

Ventajas del producto

• Gran precisión de medición (clase 1)

• Abrazaderas de latón seguras con tapa

• Carcasa de ABS ignífugo duradero

• Montaje en carril DIN - ideal para armarios de distribución

• Tamaño compacto y fácil instalación

• Amplio rango de temperatura de funcionamiento
