Interruptor automático triángulo-estrella / relé temporizador triángulo-estrella

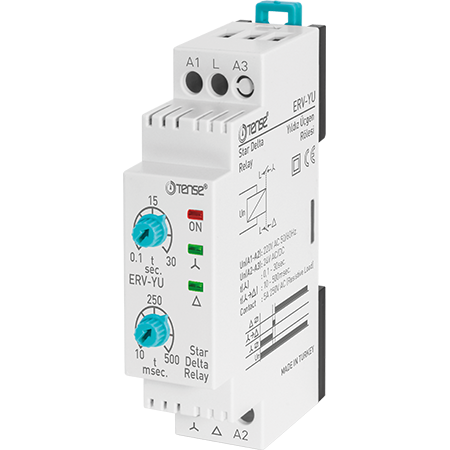

Relé para modos de arranque estrella-triángulo (ERV-YU)
El relé de arranque ERV-YU está diseñado para el control automático del arranque de motores eléctricos en el modo STAR-TRINAGON a la tensión de funcionamiento de 24/220 V CA. El relé garantiza un arranque suave del motor, reduce la corriente de arranque y prolonga la vida útil de todo el sistema de accionamiento. Está equipado con indicación luminosa de los modos ON, STAR, TRIÁNGULO y permite ajustar el tiempo de arranque.
Descripción y principio de funcionamiento
Para un arranque suave del motor eléctrico, se activa primero el modo STAR, que reduce el pico de corriente inicial. Cuando se alcanza la velocidad requerida, el bobinado pasa automáticamente al modo TRIÁNGULO, en el que el motor sigue funcionando normalmente.
La conmutación automática de modos mediante relés y contactores aumenta la estabilidad de todo el sistema y elimina los riesgos asociados al funcionamiento manual.

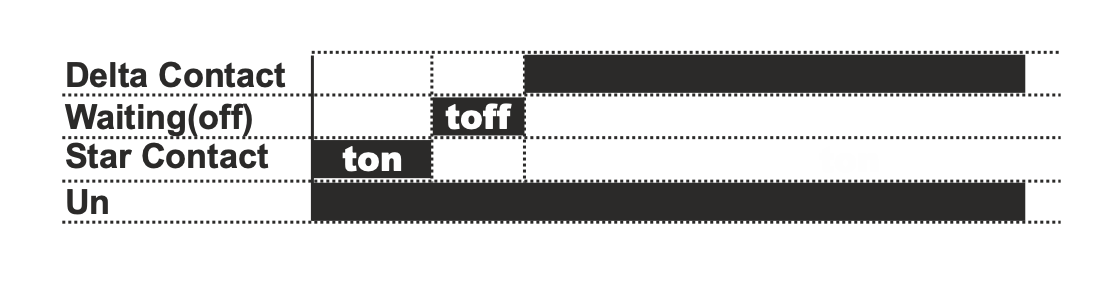

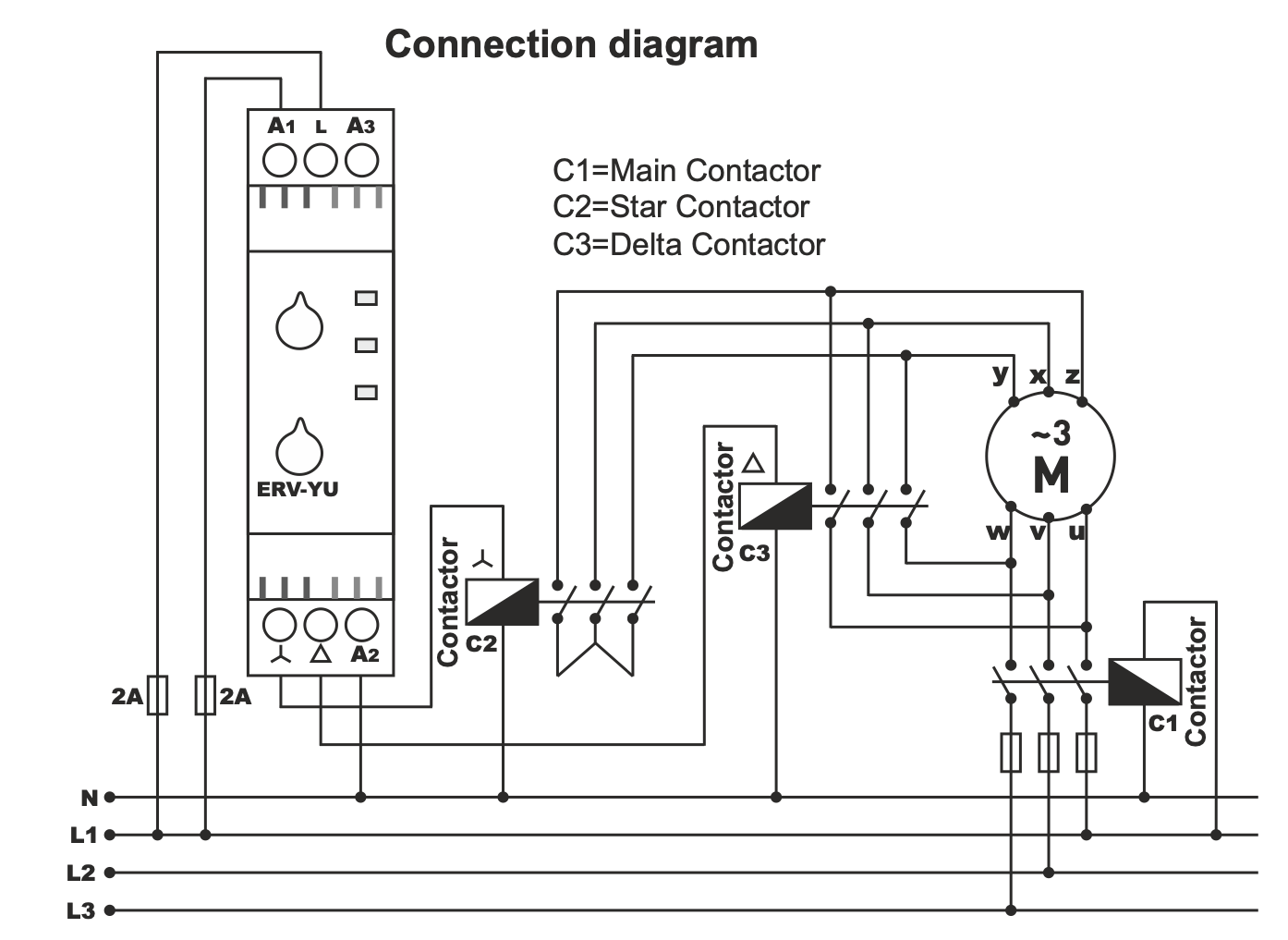

Cuando se aplica tensión a los terminales A1-A2 del relé:
-
El contacto STAR se activa, el indicador STAR se enciende y el intervalo de arranque t1 (0,1-30 s) empieza a contar.
-
Una vez transcurrido el tiempo t1, el contacto STAR se desconecta, el indicador se apaga y se inicia una breve pausa t2 (15 ms).
-
A continuación, se conectan los contactos FASE-TRIÁNGULO, se enciende el indicador TRIÁNGULO y el relé permanece en este modo durante todo el tiempo que se aplica tensión a los bornes A1-A2.
Utilización
El relé ERV-YU es adecuado para:
-
control automático de conmutación de motores en modo estrella-triángulo
-
aplicaciones industriales con elevadas exigencias de estabilidad y seguridad en el arranque de motores
-
sistemas en los que es necesario reducir la corriente de arranque y proteger la red eléctrica
Gama complementaria
Para el relé puede adquirir
-
contactores y arrancadores
-
contactores con enclavamiento mecánico
-
módulos autónomos de enclavamiento mecánico
-
cajas metálicas con protección IP65
Todo ello disponible directamente en stock a precios competitivos.
