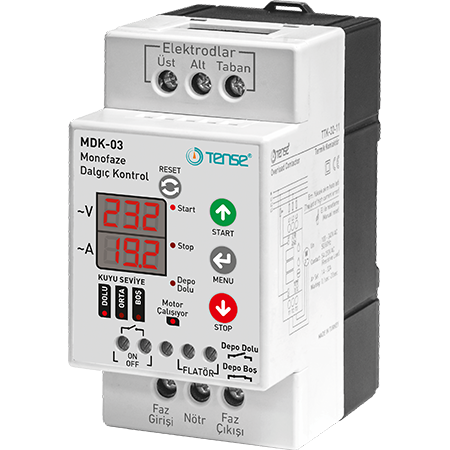

TENSE MDK-03 controlador monofásico de bomba sumergible, 150-270 V CA, 30 A

Descripción del producto

La unidad de control TENSE MDK-03 está diseñada para proteger y controlar bombas sumergibles monofásicas de hasta 4 kW.
Proporciona protección contra:

• sobretensión y subtensión

• sobrecorriente y sobrecarga de la bomba

• falta de agua en el pozo o perforación

Las funciones incorporadas proporcionan supervisión del nivel del depósito, ajustes de temporización, control del intervalo de arranque y capacidad de encendido/apagado remoto de la bomba.

Características principales

• Alimentación monofásica: 150-270 VCA, 50 Hz

• Corriente máxima: 30 A

• Control por microprocesador con indicador LED de tensión, corriente y estado de los electrodos

• Funciones de protección: sobretensión, subtensión, sobrecorriente, subcorriente, control del nivel de agua

• Parámetros de funcionamiento ajustables: P1-P12 (por ejemplo, tensión, corriente, retardo de respuesta, intervalos de arranque, número de reinicios automáticos, retardo del sensor superior)

• Modos de funcionamiento: START / STOP

• Memoria del último estado del aparato antes de la desconexión

• Indicación de inmersión del electrodo en el agua (superior - pantalla roja, inferior - pantalla amarilla)

Parámetros técnicos

• Tensión de funcionamiento: 150-270 V AC

• Frecuencia: 50 Hz

• Rango de corriente: 1-30 A

• Consumo: < 6 W

• Sensibilidad a los líquidos: < 50 kΩ

• Clase de protección: IP20

• Temperatura de funcionamiento: de -20 °C a +55 °C

• Sección del cable: Máx. 10 mm² (alimentación), electrodos de hasta 2,5 mm².

• Peso: 0,25 kg

• Altitud de instalación: < 2000 m

Aplicación

• Protección de bombas sumergibles contra funcionamiento en seco y sobrecarga

• Control del nivel de agua en pozos y depósitos

• Control en tiempo real de la tensión y la corriente

• Encendido/apagado remoto de la bomba

Notificaciones importantes

• Los electrodos / sensores de nivel de agua no están incluidos - deben pedirse por separado

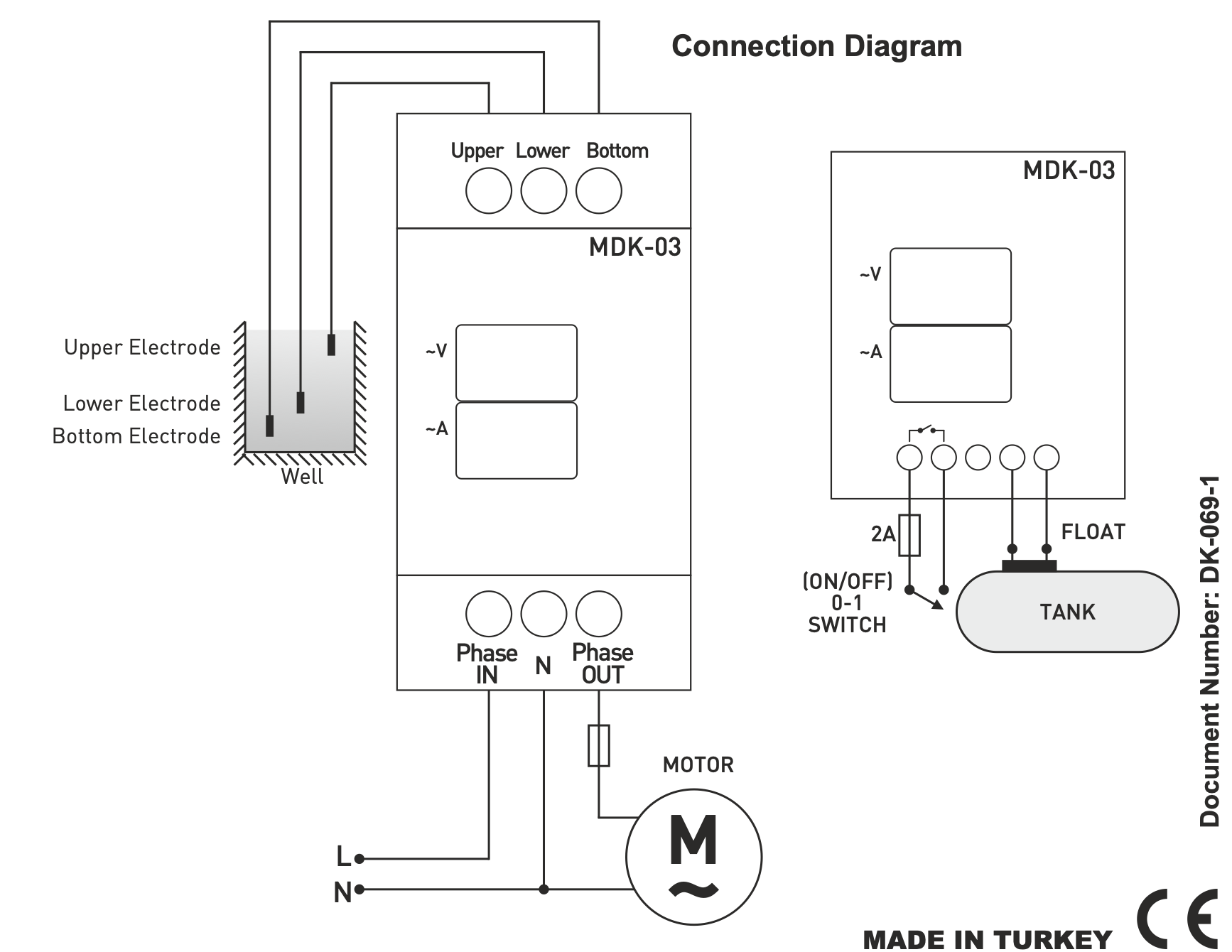

• El controlador debe conectarse según el diagrama del fabricante

• El líquido no debe ser inflamable ni explosivo

• La temperatura de instalación debe ser > 0 °C

• La bomba debe estar conectada a tierra

• Es necesario un cableado correcto de las entradas para el relé de nivel y el interruptor remoto para un funcionamiento correcto del dispositivo
