El relé trifásico de supervisión/protección supervisa los fallos de fase/asimetría/tensión

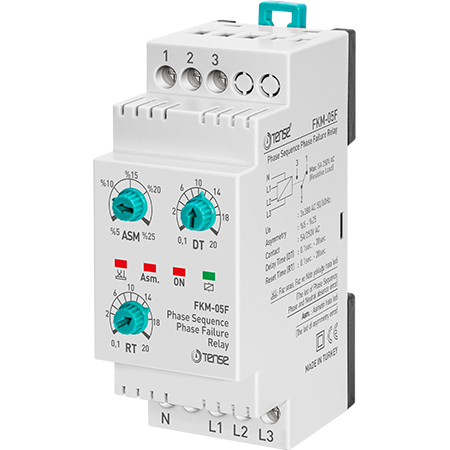

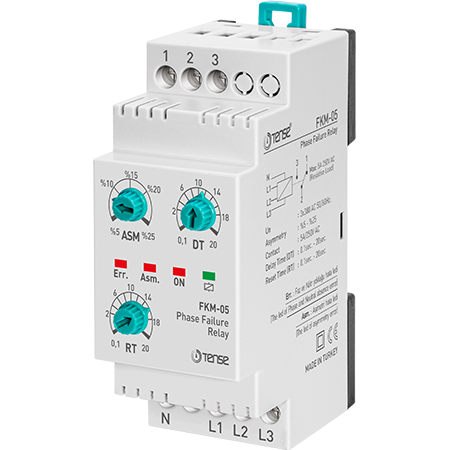

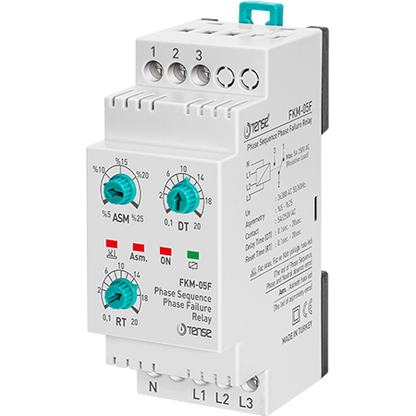

Relé de microprocesador FKM-05/05F para control y secuencia de fases, para protección de motor eléctrico trifásico, 5 A, 140-300 V AC, 5-25 % de asimetría, sin neutro - TENSE

El relé de protección de fase con ajuste de asimetría está diseñado para proteger motores trifásicos sensibles a cambios en la asimetría de la tensión de línea.
Rango de tensión interfásica del dispositivo: 140-300 V.

Principio de funcionamiento y ajuste

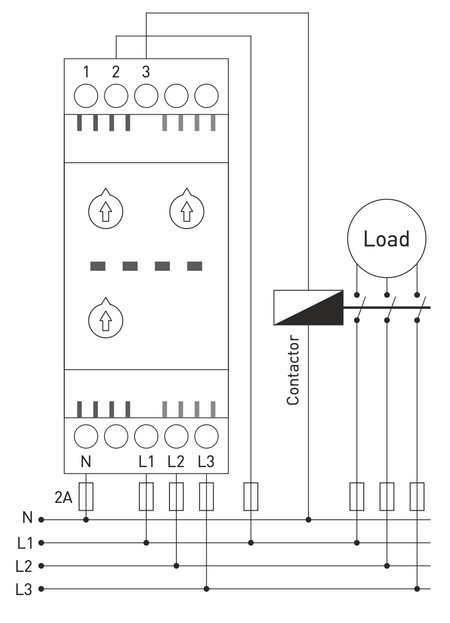

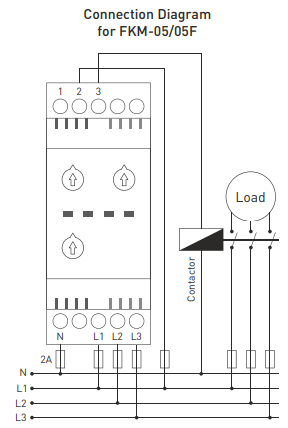

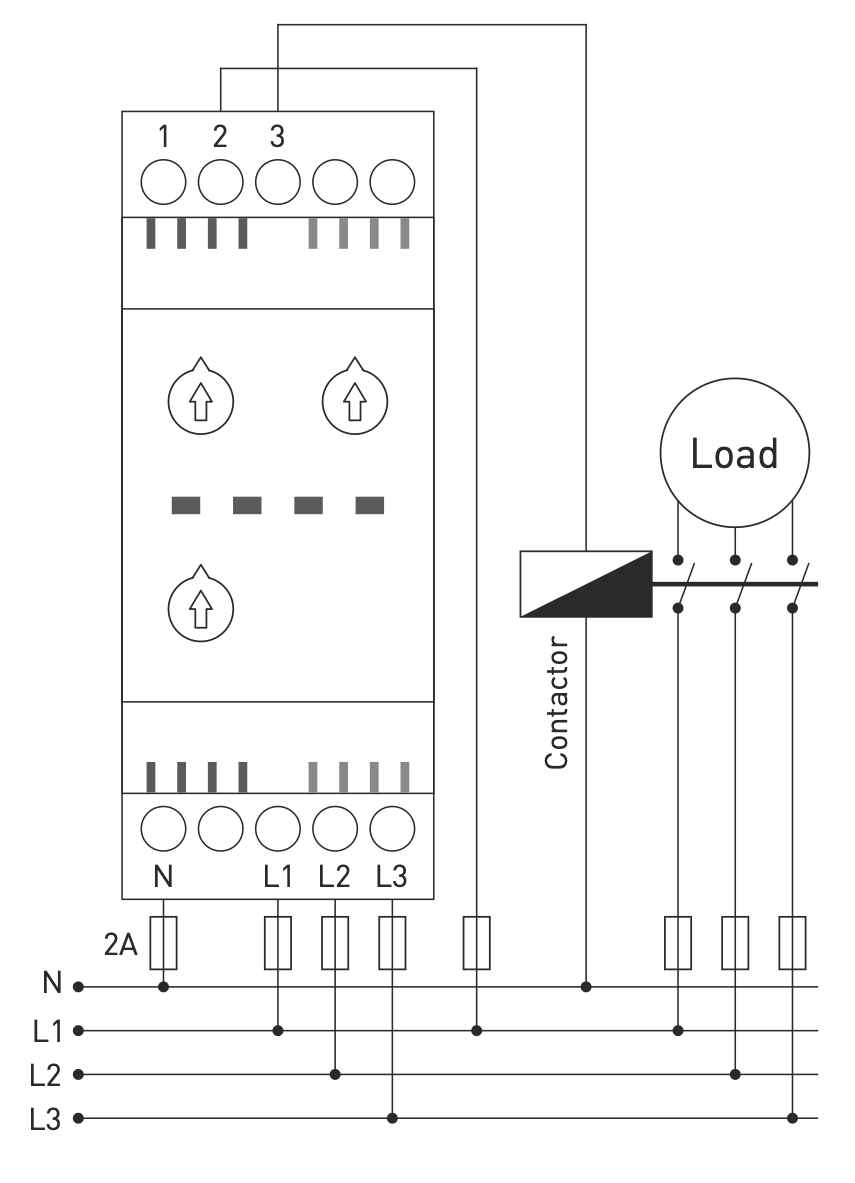

Conectar el relé según el esquema y ajustar los parámetros de asimetría, retardo de fallo y tiempo de rearme en función de los valores de funcionamiento de la tensión de carga.
En estado de funcionamiento, a valores normales de tensión correspondientes a la asimetría ajustada, el relé está activo y el LED de indicación se enciende.

Para los modelos con secuencia de fases, es necesario asegurar la correcta secuencia de fases.

Si la asimetría supera el valor ajustado, se enciende el indicador de fallo de asimetría (Asm.) y el relé se desconecta tras el retardo ajustado (DT).
Cuando la tensión vuelve a valores normales, el relé espera el tiempo de rearme (RT) y reanuda el funcionamiento.

Fórmula para calcular la asimetría

Asimetría = ((Tensión máxima - Tensión mínima) / Tensión máxima) × 100

Ejemplo:
((245 - 200) / 245) × 100 = 18,3%.

Parámetros técnicos

• Tensión de funcionamiento: 3×380 V CA, 50/60 Hz

• Tensión auxiliar nominal: 220 V CA, 50/60 Hz (FKM-05 / 05F)

• Rango de asimetría: 5-25

• Tiempo de retardo (DT): 0,1-20 s

• Tiempo de rearme (RT): 0,1-20 s

• Consumo eléctrico: < 6 VA

• Temperatura de funcionamiento: de -20 °C a +55 °C

• Indicación: 4 LED

• Montaje: en carril DIN

• Peso: 0,210 kg

• Contacto de conmutación: 5 A / 250 V CA (carga resistiva)

• Altitud de trabajo: hasta 2000 m

• Sección del cable: 2,5 mm².
