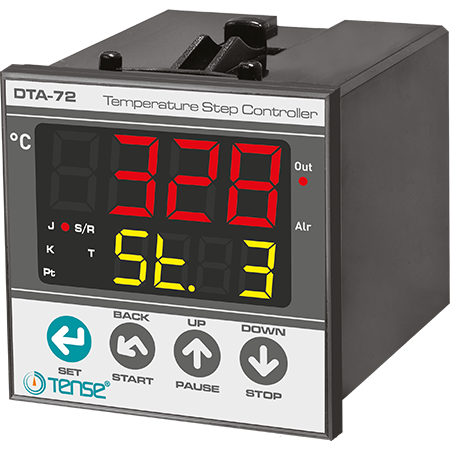

Regulador de temperatura PID de doble banda TENSE con temporizador y perfil calefactor

Descripción

El termostato TENSE de doble banda es un controlador PID programable que establece automáticamente los parámetros para un control preciso de la temperatura. Permite 12/20 pasos programables con intervalos de tiempo independientes, controla la temperatura actual y el tiempo, y admite alarmas relativas y absolutas. El controlador es apto para montaje en panel o en instrumento.

Principales ventajas

• Ajuste automático de los parámetros PID (función Auto-Tune)

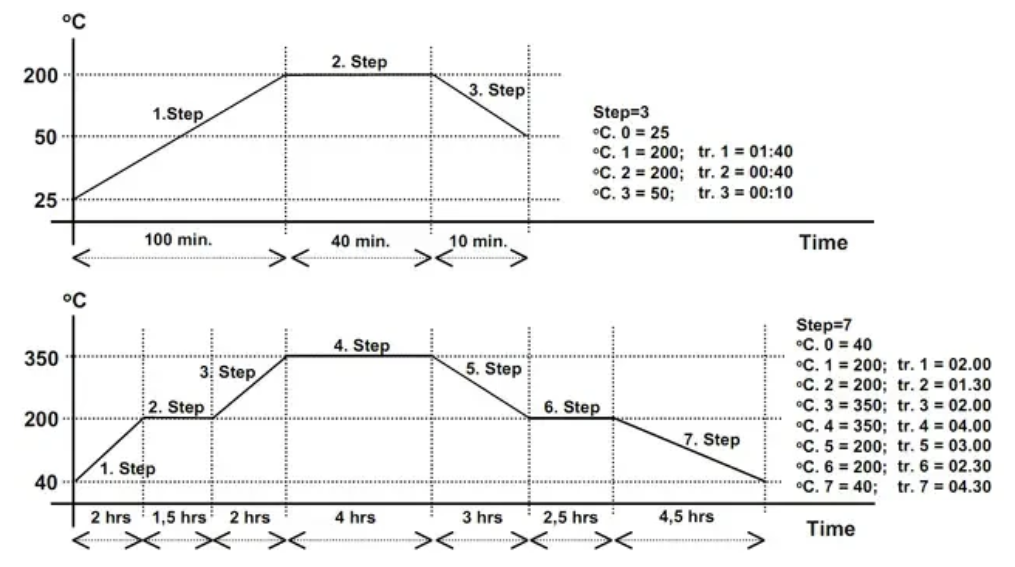

• 20 pasos programables, hasta 18 h por paso

• Visualización del paso actual, temperatura, tiempo y estado del proceso

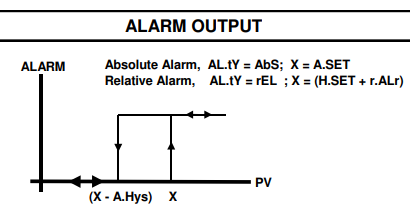

• Alarma relativa o absoluta

• La memoria EEPROM guarda los parámetros en caso de corte de corriente

• Protección de parámetros mediante código

• Tipo de sensor opcional: termopar (J, K, S) o Pt100

• Función antirebobinado para evitar la acumulación de errores

• Posibilidad de conectar un relé de estado sólido (SSR)

Características técnicas

Pantalla:

• Pantalla de 7 segmentos de 4 dígitos para la temperatura actual (PV)

• Pantalla de 4 dígitos para la temperatura de consigna (SV)

Rango de medición de la temperatura:

• Precisión de medición: ±0,3% de la escala

• Precisión del temporizador: ±1,5%.

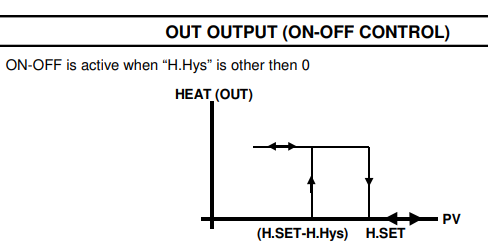

Control: ON-OFF, P, PI, PD, PID (opcional)

Salidas:

• Salida de calefacción (HEAT): NO + NC relé, 250 VAC, 2 A (SSR opcional)

• Alarma: relé NA + NC, 250 V CA, 2 A

Parámetros PID:

• Banda proporcional: 1-130 °C

• Tiempo de integración: 0-30 min (0 = desactivado)

• Tiempo de diferenciación: 0-10 min (0 = desactivado)

• Periodo de control: 4-200 s

• Offset: -100 ... +100 °C

• Compensación de frío: 0-50 °C

• Compensación de red (Pt100): hasta 10 Ω

Alimentación: 100-240 V CA (50-60 Hz) o 24 V CA/CC opcional
Consumo: < 8 VA

Condiciones de funcionamiento:

• Temperatura: 0-50 °C

• Almacenamiento: -10 ... 60 °C

• Humedad: hasta el 80 % a 30 °C

• Altitud: < 2000 m

Certificación y seguridad:

• EMC: EN 61000-6-1, EN 61000-6-3

• Seguridad: EN 61010-1, categoría I, nivel de contaminación 1

• Clase de protección: IP20

• Peso: < 0,5 kg

Otras ventajas

• El modo PID mantiene la temperatura lo más cerca posible del punto de consigna

• Visualización simultánea de la temperatura actual, la consigna, el paso de control y el tiempo

• Cómodo manejo con los botones START / STOP / PAUSE / SET
