Contador de horas de funcionamiento digital con pantalla LCD 230VAC

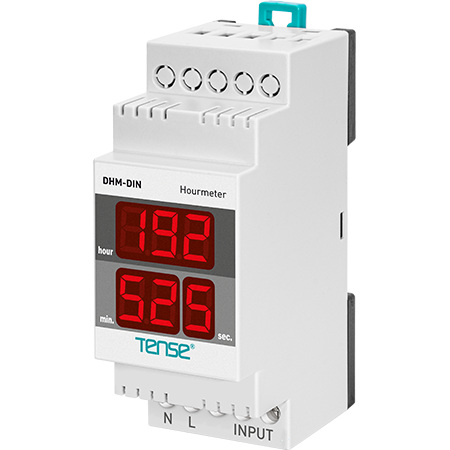

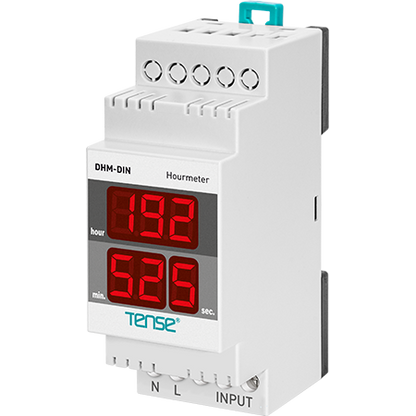

Contador de tiempo de trabajo DHM-DIN - Montaje en carril DIN

Descripción del producto

El contador de tiempo de trabajo DHM-DIN está diseñado para medir el tiempo de funcionamiento de equipos alimentados por la red de 230 VCA. Es adecuado para máquinas, bombas, ventiladores, compresores, líneas de producción y, en general, todos los aparatos que necesitan registrar el tiempo de funcionamiento acumulado.

Cuando se aplica la tensión de 230 VCA, el aparato inicia automáticamente el recuento del tiempo. Los valores se muestran en dos pantallas y se almacenan en la memoria, incluso en caso de corte del suministro eléctrico.

Especificaciones técnicas

• Tensión de alimentación: 230 VCA (150-260 VCA), 50/60 Hz

• Consumo: < 6 VA

• Rango de tiempo de conteo: hasta 99.999 horas

• Pantalla:

  • 2× pantalla de 3 dígitos (altura de los dígitos 9,2 mm)

  • Modo de visualización:

    • HHH (horas) / MM (minutos) / S (segundos)

    • Una vez superadas las 999 h → la pantalla inferior muestra las horas y los minutos (véase la descripción detallada a continuación)

• Montaje: perfil MCB (disyuntor), montaje en carril DIN

• Reinicio: botón RESET (para DHM-DIN presione con una herramienta no conductora a través del orificio RESET)

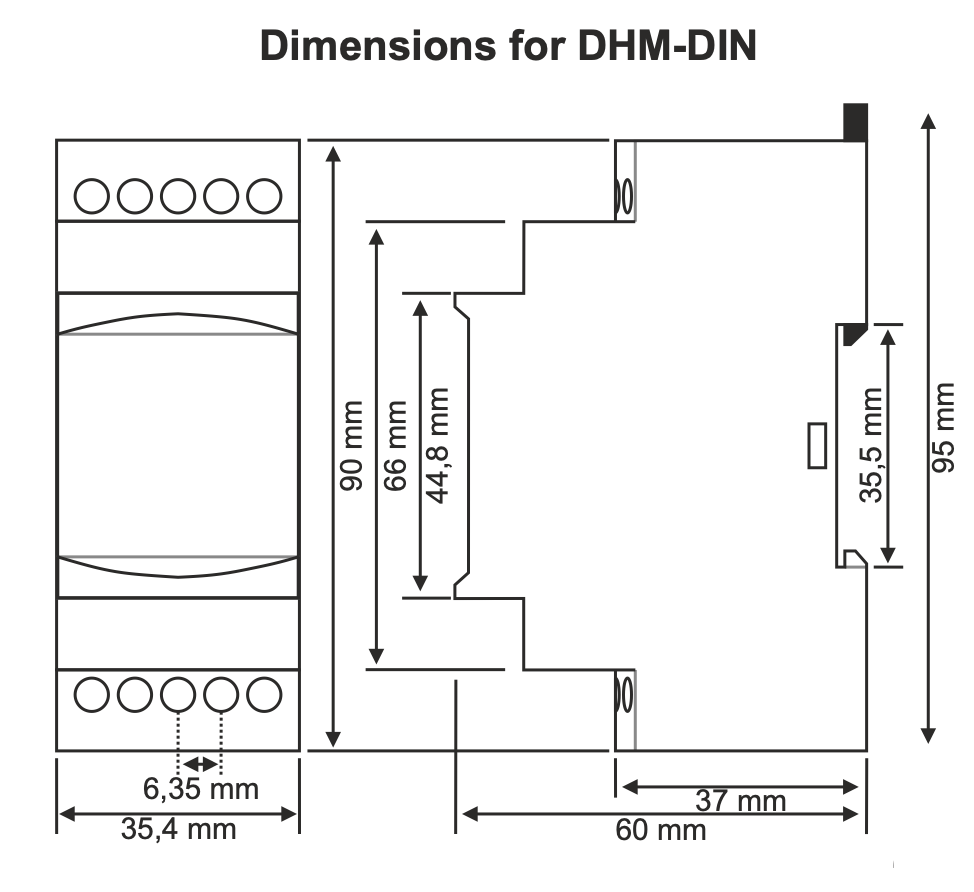

• Dimensiones: 35,4 × 60 × 90 mm

Aplicación y principio de funcionamiento

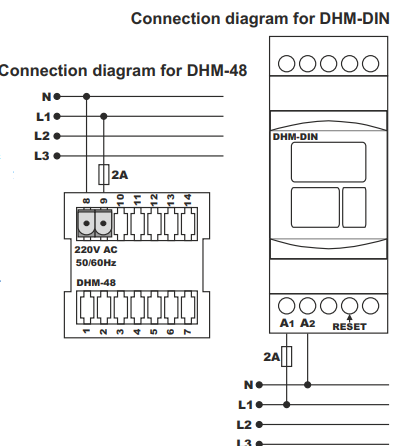

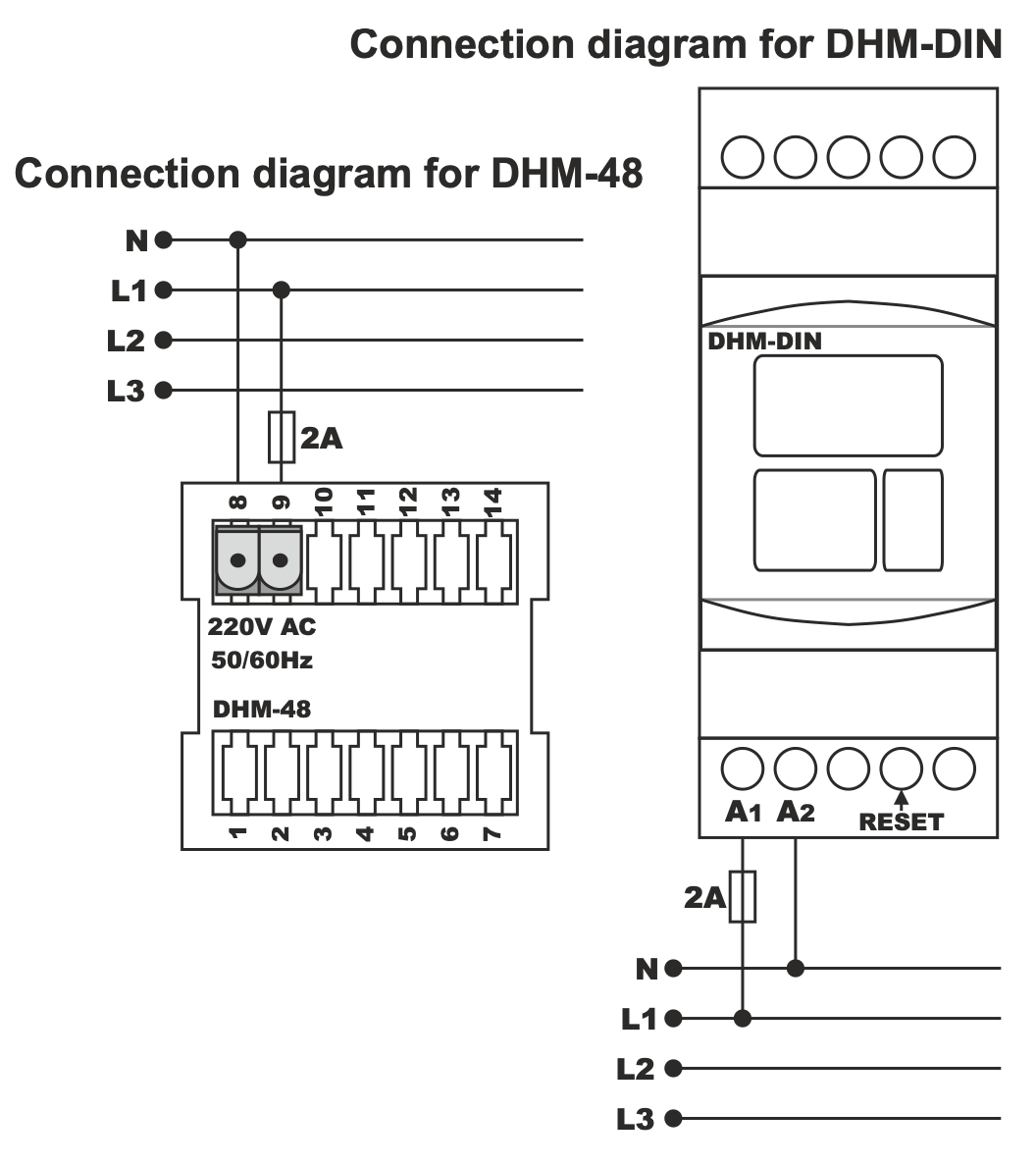

1. Conexión según el esquema - después de aplicar la tensión de alimentación, el contador inicia automáticamente el conteo de tiempo desde cero.

2. Modo de visualización en el nuevo encendido:

   • Pantalla superior: HHH - tres dígitos del reloj

   • Pantalla inferior: MM S - dos dígitos de minutos + un dígito de segundos

     • los segundos aumentan en 1 cada 6 segundos

3. Una vez superadas las 999 horas:

   • El significado de las pantallas cambia:

     • Pantalla inferior → reloj

     • dígito derecho de la pantalla inferior → minutos (aumenta en 1 cada 6 minutos)

4. Memoria de fallo de alimentación:

   • Al desconectar la alimentación, el aparato conserva el último valor medido.

   • Cuando se vuelve a conectar, continúa contando a partir del valor almacenado

Puesta a cero del contador

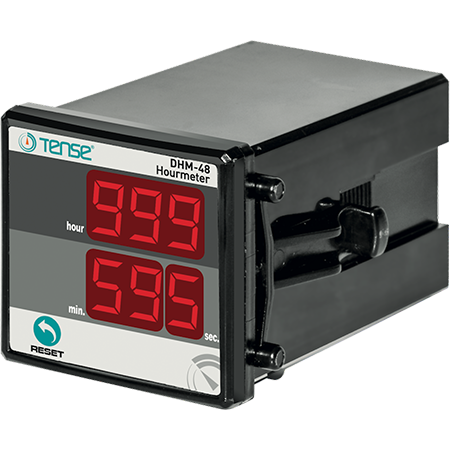

• DHM-48: pulsar el botón RESET durante 5 s

• DHM-DIN: pulse el botón RESET oculto con una herramienta no conductora (por ejemplo, un destornillador aislado)

• Tras el reinicio, todos los dígitos se ponen a 000000

Uso típico

El contador se utiliza para la supervisión a largo plazo del funcionamiento de dispositivos que se conmutan directamente por la tensión de alimentación:

• bombas sumergibles

• instalaciones domésticas de agua / darling

• bombas autoaspirantes

• máquinas rotativas

• compresores

• extractores (carpintería, industriales)

• máquinas y líneas de producción

• cualquier equipo en el que sea necesario registrar el tiempo total de funcionamiento

Adecuado para intervalos de servicio, planificación del mantenimiento, control de la utilización de la máquina y registros de la vida útil del equipo.
