Analizador de parámetros de redes trifásicas TPM-05 - TENSE

Descripción

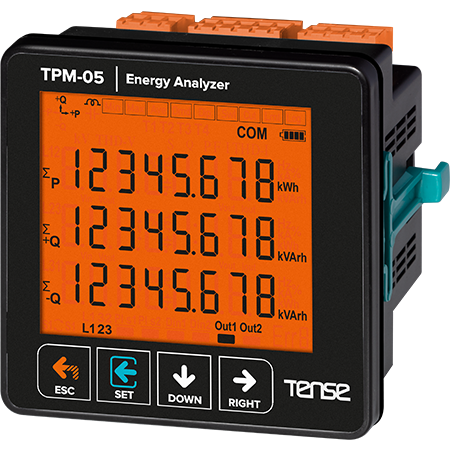

El medidor de panel digital multifunción trifásico TPM-05 está diseñado para medir y supervisar parámetros eléctricos en sistemas trifásicos. El dispositivo permite monitorizar la tensión, la corriente, la frecuencia, la potencia y otros análisis avanzados de la calidad de la energía. Con RS485 ModBus RTU, el analizador puede conectarse a SCADA u otros sistemas de monitorización y supervisar a distancia los datos medidos.

Los analizadores TPM-05 permiten realizar análisis energéticos completos, incluidos cálculos de eficiencia, calidad eléctrica y costes unitarios.

Principales ventajas

• Puerto de comunicación RS485 Modbus RTU (1200-115200 bps)

• Visualización de armónicos de tensión y corriente hasta el orden 55

• Visualización fase a fase de la potencia activa (P) y reactiva (Q, inductiva y capacitiva)

• Visualización de la potencia aparente (S) y del factor de potencia (Cosφ) de cada fase

• Supervisión de la tensión L-N y L-L, la corriente y la frecuencia de cada fase

• Visualización de la energía total: importación/exportación de energía activa (ΣkWh) y reactiva (ΣkVArh)

• Registro de los valores mínimo y máximo y del consumo máximo

• 2 salidas de relé y 1 entrada digital

• Registro de eventos: sobretensión/subtensión, sobrecarga, desequilibrio tensión/corriente, THD-I, fallos de alimentación

• Fecha y hora reales (RTC)

• Menú protegido por contraseña

Características técnicas

• Alimentación: según el tipo de instalación (normalmente 3×230/400 VCA)

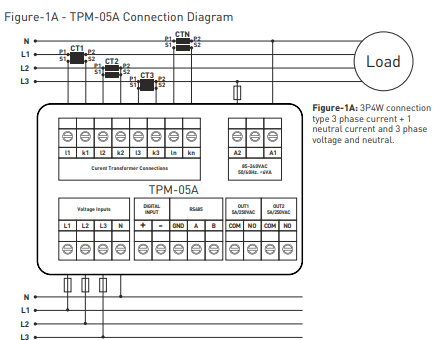

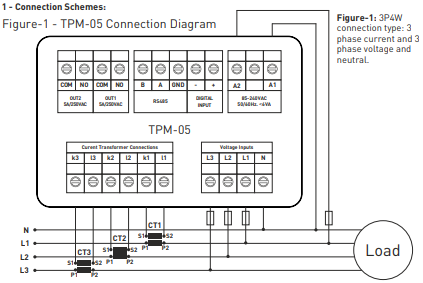

• Conexión: bloque de terminales

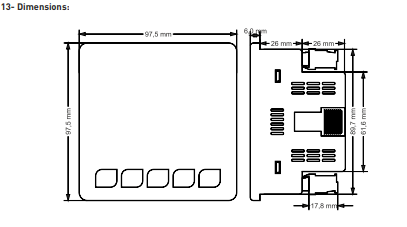

• Dimensiones del panel: estándar 72×72 mm o según modelo

• Precisión de medida: según armónicos y parámetros del fabricante

• Transformadores de corriente de medida: 60/5 a 1500/5 A, o equivalente, recomendado

• Registro de datos e integración en sistemas SCADA mediante ModBus RTU

Aplicación

El analizador TPM-05 es adecuado para:

• Líneas de distribución y producción industriales

• Edificios comerciales, escuelas, hospitales

• Supervisión de la calidad y el consumo de energía

• Supervisión de la eficiencia de los equipos eléctricos
